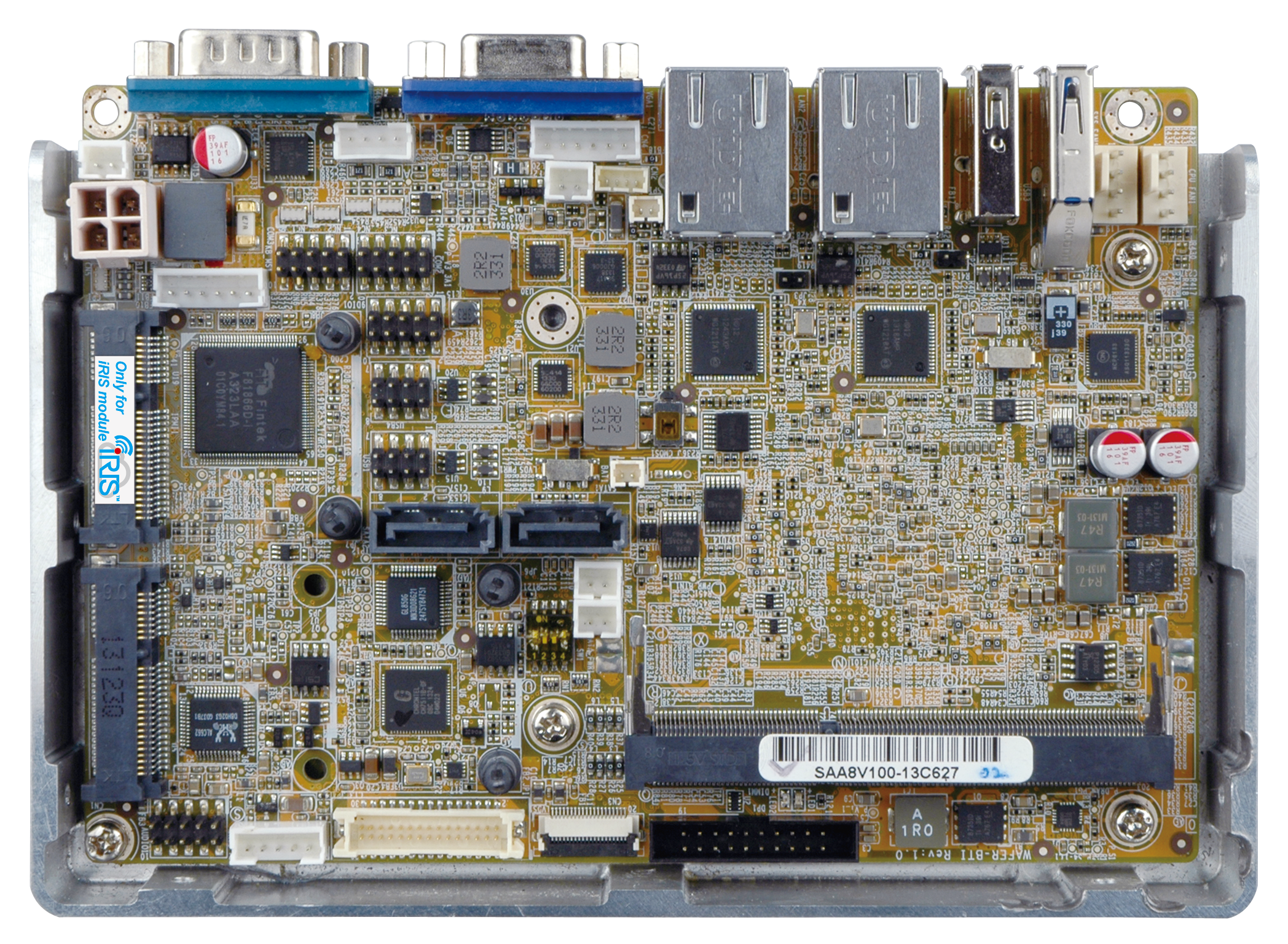

WAFER - BT

WAFER - ULT - i1
仕様
CPU Intel® Atom™ E3845 on-board SoC (1.91GHz, Quad-core, 2MB cache, TDP=10W)
Intel® Atom™ E3827 on-board SoC (1.75GHz, Dual-core, 1MB cache, TDP=8W)
Intel® Atom™ E3826 on-board SoC (1.46GHz, Dual-core, 1MB cache, TDP=7W)
Intel® Atom™ E3825 on-board SoC (1.33GHz, Dual-core, 1MB cache, TDP=6W)
Intel® Atom™ E3815 on-board SoC (1.46GHz, Single-core, 512KB cache, TDP=5W)
BIOS UEFI BIOS
システムメモリ 2GB オンボードメモリ 1066/1333 MHz DDR3L
(オプション: 4GB メモリ, E3845/ E3827/ E3826用)
グラフィック 第7世代のIntel® HD グラフィックエンジン , 4つの実行ユニット付,
DX11.1, OpenGL 4.2, OpenCL1.2を サポート
ディスプレイ出力 独立2画面表示対応
VGA (最大 2560x1600@60Hz)
18/24-bit Dual-Channel LVDS ( CH7511B DP ~ LVDS 変換 / 最大 920x1200@60Hz )
iDP インターフェイス ( HDMI, LVDS, VGA, DVI, DP用 / 最大 2560x1600@60Hz )
イーサネット LAN1: Intel® I210-IT PCIe コントローラ
LAN2: Intel® I210-IT PCIe コントローラ
スーパーI/O F81866
Embedded Controller IT8528E-I
I/O インターフェイス
(外部接続)
1 x RS-232
1 x USB 2.0
1 x USB 3.0
I/O インターフェイス
(内部接続)
1 x PS/2 KB/MS (1x6 pin)
1 x USB 2.0 (180 degree type A)
1 x RS-422/485 (1x4 pin, P=2.0)
4 x USB 2.0 (2x4 pin, P=2.0)
2 x RS-232 (2x5 pin, P=2.0)
2 x SATA 3Gb/s ( 5V SATA 電源コネクタ付き / No RAID )
拡張 2 x PCIe ミニスロット
オーディオ Realtek ALC662 HD オーディオコーデック
1 x アナログオーディオ (2x5 pin)
ストレージ オンボード SSD 4GB colay SATA1 ( オプション )
1 x mSATA colay SATA2
1 x microSD ソケット
フロントパネル 1 x 電源 LED & HDD LED (1x6 pin)
1 x 電源ボタン (1x2 pin)
1 x リセットボタン (1x2 pin)
SMBus 1 x SMBus (1x4 pin)
I2C 1 x I2C (1x4 pin)
赤外線インターフェイス 1 x 赤外線インターフェイス (1x5 pin)
LAN LED 2 x LAN LED (1x2 pin)
デジタル I/O 1 x 8-bit デジタル I/O (2x5 pin)
ファンコネクタ 1 x スマートファンコネクタ (1x4 pin)
ウォッチドックタイマ ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
電源 12V 専用 DC 入力
1 x 電源コネクタ ( 内部接続 / 2x2 pin)
AT/ATX モード対応
消費電力 12V@1.32A
(Intel® Atom™ processor E3845, 2GB 1333 MHz DDR3L オンボードメモリ装着時)
温度 -40°C ~ 85°C
ストレージ温度 -40°C ~ 85°C
湿度 5%~95%, 結露無き事
寸法 146mm x 102mm
重量 1000g/NW: 250g
同梱リスト
1 x WAFER-BT single board computer
1 x Power cable
1 x SATA with power cable kit
1 x QIG
1 x Utility CD
1 x One Key Recovery CD
注文名
パーツ No. 詳細
WAFER-BT-E38451W2-R10 3.5” SBC, Intel® 22nm Atom™ Quad-core E3845 1.91GHz (10W) on-board SoC,
-40°C ~ 85°C まで対応, 2GB DDR3 オンボードメモリ, VGA/ LVDS/ iDP, Dual PCIe GbE, USB 3.0, PCIe Mini, SATA 3Gb/s, mSATA, COM, オーディオ, RoHS
WAFER-BT-E38271W2-R10** 3.5” SBC, Intel® 22nm Atom™ Dual-core E3827 1.75GHz (8W) on-board SoC,
-40°C ~ 85°Cまで対応 , 2GB DDR3 オンボードメモリ, VGA/ LVDS/ iDP, Dual PCIe GbE, USB 3.0, PCIe Mini, SATA 3Gb/s, mSATA, COM, オーディオ, RoHS
WAFER-BT-E38261W2-R10** 3.5” SBC, Intel® 22nm Atom™ Dual-Core E3826 1.46GHz (7W) on-board SoC,
-40°C ~ 85°Cまで対応, 2GB DDR3 オンボードメモリ, VGA/ LVDS/ iDP, Dual PCIe GbE, USB 3.0, PCIe Mini, SATA 3Gb/s, mSATA, COM, オーディオ, RoHS
WAFER-BT-E38251W2-R10 3.5” SBC, Intel® 22nm Atom™ Dual-core E3825 1.33GHz (6W) on-board SoC,
-40°C ~ 85°C, 2GB DDR3 オンボードメモリ, VGA/ LVDS / iDP, Dual PCIe GbE, USB 3.0, PCIe Mini, SATA 3Gb/s, mSATA, COM, オーディオ, RoHS
WAFER-BT-E38151W2-R10** 3.5” SBC, Intel® 22nm Atom™ Single-core E3815 1.46GHz (5W) on-board SoC ,
-40°C ~ 85°C, 2GB DDR3 オンボードメモリ, VGA/ LVDS/ iDP, Dual PCIe GbE, USB 3.0, PCIe Mini, SATA 3Gb/s, mSATA, COM, オーディオ, RoHS
32000-070301-RS デュアルポート USB ケーブル, 210mm, P=2.0
19800-000300-100-RS RS-232 ブラケット付ケーブル, 300mm, P=2.0
32205-003800-300-RS RS-422/485 ケーブル, 200mm, P=2.0
32006-000300-100-RS PS/2 KB/MS Y-ケーブル (ブラケット無し) , 140mm/120mm
32000-072100-RS オーディオケーブル, 300mm, P=2.0
DP-LVDS-R10 ディスプレイポート ~ 24-bit デュアルチャンネルLVDS 変換ボード
( IEI iDP コネクター用 )
DP-HDMI-R10 ディスプレイポート ~ HDMI 変換ボード ( IEI iDP コネクター用 )
DP-DVI-R10 ディスプレイポート ~ DVI-D 変換ボード ( IEI iDP コネクター用 )
DP-VGA-R10 ディスプレイポート ~ VGA 変換ボード ( IEI iDP コネクター用 )
DP-DP-R10 ディスプレイポート変換ボード ( IEI iDP コネクター用 )

**: このマークのある製品は, MOQ: 100 より対応致します
