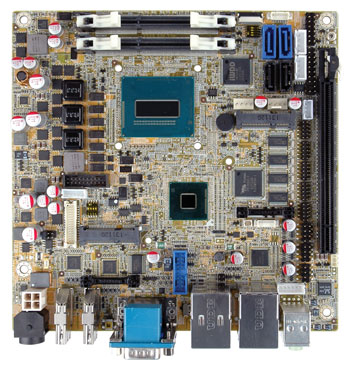

KINO - DQM871

仕様
CPU Intel® mobile Core™ i7-4700EQ オンボードプロセッサ, Intel® AMT 9.0をサポート
(2.4GHz, クアッドコア,6MB cache, TDP=47W)

Intel® mobile Core™ i5-4402E オンボードプロセッサ, Intel® AMT 9.0をサポート
(1.6GHz, デュアルコア,3MB cache, TDP=25W)

Intel® mobile Core™ i3-4102E オンボードプロセッサ
(1.6GHz, デュアルコア, 3MB cache, TDP=25W)

Intel® mobile Celeron® 2002E オンボードプロセッサ
(1.5GHz, デュアルコア, 2MB cache, TDP=25W)

Intel® mobile Core™ i5-4400E オンボードプロセッサ, Intel® AMT 9.0をサポート
(2.7GHz, デュアルコア,3MB cache, TDP=37W) (by request)

Intel® mobile Core™ i3-4100E オンボードプロセッサ
(2.4GHz, デュアルコア, 3MB cache, TDP=37W) (by request)

Intel® mobile Celeron® 2000E オンボードプロセッサ
(2.2GHz, デュアルコア, 2MB cache, TDP=37W) (by request)
システムチップセット Intel® QM87
システムメモリ 2x 204-pin 1066 / 1333 / 1600 MHz DDR3 デュアルチャンネル SO-DIMMs (最大 16GBに対応)
BIOS UEFI BIOS
イーサネット GBE1: Intel® I217LM ( Intel® AMT 9.0 をサポート)
GBE2: Intel® I211-AT PCIe controller
グラフィックエンジン Intel® HD Graphics Gen 7.5 supports DX11.1 and OpenCL 1.2, OpenGL 3.2
Full MPEG2, VC1, AVC Decode
ディスプレイ
出力
VGA (最大 1920x1200@60Hz)
18/24-bit デュアルチャンネル LVDS (CH7511B DP から LVDSへ変換) (最大1920x1200@60Hz)
Dual HDMI (最大 2500x1600@60Hz)
iDP インターフェイス, HDMI, LVDS, VGA, DVI, DP (最大 3840x2160 @60 Hz)用
スーパー I/O Fintek F81866
オーディオ Realtek ALC662 HD オーディオコーデック
I/O
インターフェイス
1 x RS-422/485
5 x RS-232
1 x 6-ピンヘッダ ( KB/MS用 )
2 x SATA 電源コネクタ (4P, P=2.54)
4 x USB 3.0 (2x 背面の I/O, 2x ピンヘッダ)
10 x USB 2.0 (2x 背面の I/O, 8x ピンヘッダ)
2 x SATA 3GB/s, 2 x SATA 6Gb/s (RAID 0, 1, 5, 10 supported)
フロントパネル 1 x フロントパネル (電源 LED, HDD LED, スピーカー, 電源ボタン, リセットボタン)
LAN LED 2 x 2-pin ヘッダ (LAN1 Link LED, LAN2 Link LED用)
TPM 2 x 10-pin pinheder
SMBus 1 x 4-pin wafer
拡張 1 x フルサイズ PCIe ミニカードスロット (supports mSATA, SATA 6GB/s signal only)
1 x ハーフサイズ PCIe ミニカードスロット
1 x PCIe x16 (第 3世代)
ウォッチドックタイマ ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
デジタル I/O 8-bit デジタル I/O (4-bit 入力, 4-bit 出力)
ファンコネクタ 1 x 4-pin CPUファンコネクタ
1 x 4-pin システムファンコネクタ
電源 12V DC 入力
1 x 外部 DC ジャック (4-pin DIN)
1 x 内部の 4-pin (2x2) 電源コネクタ ( AT / ATXモード対応)
消費電力 12V@6.03A
(Intel® Core™ i7-4770EQ, 2.4GHz CPU, 8GB (2 x 4GB) 1333MHz DDR3 メモリ装着時)
温度 動作範囲 : -20°C ~ 60°C
湿度 動作範囲 : 5% ~ 95% (結露なし)
寸法 170mm x 170mm
重量 GW: 900g / NW: 450g
同梱リスト
1 x KINO-DQM871 (本体)
1 x I/O シールド (P/N: 45014-0045C0-00-RS)
2 x SATA 電源出力ケーブル付き (P/N: 32801-000100-100-RS)
1 x ミニジャンパーパック
1 x CPU cooler
1 x ユーティリティ CD
1 x クイックインストールガイド
注文名
パーツ No. 詳細
KINO-DQM871-i7-R10 オンボードの Intel® 22nm Mobile Core™ i7-4700EQ プロセッサを搭載したMini-ITX SBC, HDMI / VGA / LVDS / DP, Dual Intel® PCIe GbE, AMT 9.0, USB 3.0, SATA 6Gb/s, HDオーディオとRoHS
KINO-DQM871-i5E-R10 オンボードの Intel® 22nm Mobile Core™ i5-4402E プロセッサを搭載したMini-ITX SBC, HDMI / VGA / LVDS / DP, Dual Intel® PCIe GbE, AMT 9.0, USB 3.0, SATA 6Gb/s, HD オーディオとRoHS
KINO-DQM871-i3E-R10 オンボードの Intel® 22nm Mobile Core™ i3-4102Eプロセッサを搭載したMini-ITX SBC, HDMI / VGA / LVDS / DP, Dual Intel® PCIe GbE, USB 3.0, SATA 6Gb/s, HDオーディオとRoHS
KINO-DQM871-CE-R10 オンボードの Intel® 22nm Celeron 2002E プロセッサを搭載したMini-ITX SBC, HDMI / VGA / LVDS / DP, Dual Intel® PCIe GbE, USB 3.0, SATA 6Gb/s, HDオーディオと RoHS
19800-003100-300-RS デュアル USB 2.0 ケーブル
19800-010500-100-RS ブラケット付きUSB 3.0ケーブル, 457mm
19800-000300-100-RS ブラケット付き RS-232ケーブル
32205-003800-100-RS RS-422/485 ケーブル, 200mm
32000-023800RS KB/MS Y ケーブル
DP-LVDS-R10 ディスプレイポートから24-bit デュアルチャンネル LVDSへの変換ボード
(for IEI iDP connector)
DP-HDMI-R10 ディスプレイポートからHDMIへの変換ボード (for IEI iDP connector)
DP-DVI-R10 ディスプレイポートからDVI-Dへの変換ボード (for IEI iDP connector)
DP-VGA-R10 ディスプレイポートからVGAへの変換ボード(for IEI iDP connector)
DP-DP-R10 ディスプレイポートからディスプレイポートへの変換ボード (for IEI iDPconnector)
TPM-IN01-R11 20-pin Infineon TPMモジュール, ソフトウェア管理ツール, ファームウェアv3.17
