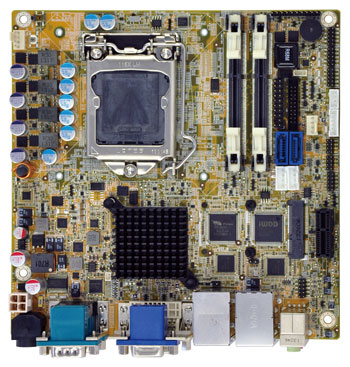

KINO - DH810

仕様
CPU 第4世代の LGA1150 Intel® Core™ i7/i5/i3, Pentium® または Celeron® プロセッサに対応
システムチップセット Intel® H81
システムメモリ 2x 204-pin 1600/1333MHz チャンネル DDR3 & DDR3L SDRAM unbuffered DIMMをサポート (最大 16GB)
BIOS UEFI BIOS
イーサネット Dual GbE: Intel® I211-AT PCIe controller
グラフィックエンジン Intel® HD Graphics Gen 7.5 supports DX11.1 and OpenCL 1.2, OpenGL 3.2
Full MPEG2, VC1, AVC Decode
ディスプレイ
出力
VGA (最大 1920x1200 @ 60 Hz)
DVI-D (最大 2560x1600 @ 60 Hz)
iDP インターフェイス, HDMI, LVDS, VGA, DVI, DP (最大 3840x2160 @60 Hz)用
スーパー I/O Fintek F81866
オーディオ Realtek ALC662 HD オーディオコーデック
I/O
インターフェイス
1 x RS-422/485
5 x RS-232
2 x SATA 6GB/s
2 x USB 3.0 (2x 背面上のI/O)
1 x 6-pin wafer for PS/2 KB/MS
6 x USB 2.0 (2x 背面の I/O, 4x ピンヘッダ)
フロントパネル 1 x フロントパネル (電源 LED, HDD LED, スピーカー, 電源ボタン, リセットボタン)
LAN LED 2 x 2-pin ヘッダ (LAN1 Link LED, LAN2 Link LED用)
TPM 2 x 10-pin pinheder
SMBus 1 x 4-pin wafer
拡張 1 x PCIe x1 slot
1 x Full-size PCIe Mini card slot (supports mSATA, SATA 3GB/s signal only)
ウォッチドックタイマ ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
デジタル I/O 8-bit デジタル I/O (4-bit 入力, 4-bit 出力)
ファンコネクタ 1 x 4-pin CPUファンコネクタ
1 x 4-pin システムファンコネクタ
電源 12V Only DC入力
1 x 外部 DCジャック (4ピン DIN)
1 x 内部 4ピン (2x2) 電源コネクタ
AT/ATX モードに対応
消費電力 +12V@ 6.03A
(Intel® Core™ i7-4770K 3.90 GHz CPU, 2x 1333MHz 4GB DDR3メモリ装着時)
温度 動作範囲 : -20°C ~ 60°C
湿度 動作範囲 : 5% ~ 95% (結露なし)
寸法 170mm x 170mm
重量 GW: 900g / NW: 450g
同梱リスト
1 x KINO-DH810 (本体)
2 x SATA ( 電源出力ケーブル付き) (P/N: 32801-000100-100-RS)
1 x I/O シールド (P/N: 45014-0008C0-00-RS)
1 x One Key Recovery CD
1 x ユーティリティ CD
1 x クイックインストールガイド
注文名
パーツ No. 詳細
KINO-DH810-R10 Intel® LGA1150ソケットを搭載し、 Intel® Core™ i7/i5/i3, Celeron® CPUをサポートするMini-ITX SBC, DDR3, DVI-D, VGA, DP, Dual Intel® PCIe GbE,USB 3.0, SATA 6Gb/s, HD オーディオとRoHS
32000-070301-RS デュアル USB 2.0 ケーブル
32006-001100-100-RS KB/MS Y ケーブル
32200-000049-RS RS232 ケーブル, 200mm
32205-003800-100-RS RS-422/485 ケーブル, 200mm
CF-1156A-RS-R11 高性能な LGA1155 / LGA1156クーラーキット, 1Uシャーシと互換, 73W
CF-1156C-RS LGA1155/LGA1156クーラーキット, 1Uシャーシと互換, 45W
CF-1156D-RS LGA1155/LGA1156 クーラーキット, 1Uシャーシと互換, 65W
CF-1156E-RS-R11 高性能な LGA1155/LGA1156 クーラーキット, 95W
TPM-IN01-R11 20-pin Infineon TPMモジュール, ソフトウェア管理ツール, ファームウェアv3.17
