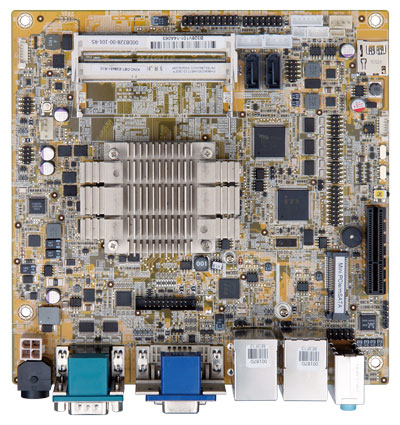

KINO-DBT

仕様
CPU Intel® Atom™ E3845 on-board SoC (1.91GHz, Quad-core, 2MB cache, TDP=10W)
Intel® Atom™ E3827 on-board SoC (1.75GHz, Dual-core, 1MB cache, TDP=8W)
Intel® Atom™ E3826 on-board SoC (1.46GHz, Dual-core, 1MB cache, TDP=7W)
Intel® Atom™ E3825 on-board SoC (1.33GHz, Dual-core, 1MB cache, TDP=6W)
Intel® Atom™ E3815 on-board SoC (1.46GHz, Single-core, 512KB cache, TDP=5W)
Intel® Celeron® J1900 on-board SoC (2GHz, Quad-core, 2MB cache, TDP=10W)
Intel® Celeron® N2930 on-board SoC (1.83GHz, Quad-core, 2MB cache, TDP=7.5W)
Intel® Celeron® N2807 on-board SoC (1.58GHz, Dual-core, 2MB cache, TDP=4.5W)
BIOS AMI UEFI BIOS
システムメモリ 2 x 204-pin 1066/1333 MHz Dual-channel DDR3L SO-DIMM 対応 (システム最大. 8GB)
グラフィック 第7世代のIntelR HD グラフィックエンジン, 4つの実行ユニット,DX11.1, OpenGL 4.2,
OpenCL1.2をサポート
ディスプレイ
出力
独立した2画面表示に対応
VGA (最大 2560x1600 @ 60 Hz)
DVI-D (最大 1920x1080 @ 60 Hz)
iDP interface for HDMI, LVDS, VGA, DVI, DP (最大 2560x1600 @60 Hz)
イーサネット Dual Realtek RTL8111E PCIe GbE controller
I/Oインターフェイス
(外部)
2 x RS-232
2 x USB 2.0
2 x USB 3.0
I/Oインターフェイス
(内部)
1 x KB/MS (1x6 pin)
1 x RS-422/485 (1x4 pin, P=2.0)
4 x USB 2.0 (2x4 pin, P=2.0)
3 x RS-232 (2x5 pin, P=2.54)
2 x SATA 3Gb/s ( 5V, 12V SATA 電源コネクタ付 )
SMBus 1 x SMBus (1x4 pin)
TPM 1 x TPM (2x10 pin)
オーディオ Realtek ALC662 HD codec supports 5.1 channel
フロントパネル 1 x フロントパネル (2x7 pin, 電源 LED, HDD LED, スピーカ, 電源ボタン, リセットボタン)
LAN LED 2 x LAN LED (1x2 pin
拡張 1 x フルサイズ PCIe ミニカードスロット
1 x microSD slot (E38XX SKU 用)
1 x PCIe x4 slot ( PCIe x1 信号 )
1 x mSATA ( SATA port 2 と共有)
デジタル I/O 8-bit デジタル I/O (2x5 pin)
ファンコネクタ 1 x CPU スマートファン (1x4 pin)
1 x システムスマートファン (1x4 pin)
電源 12V DC 入力
1 x 4-pin DIN DC ジャック (外部接続)
1 x 4-pin (2x2) 電源コネクタ (内部接続)
消費電力 12V@1.64A (Intel® Celeron® J1900 CPU, 4GB 1333MHz DDR3L メモリ装着時)
ウォッチドックタイマ ソフトウェアにより1-255秒までシステムリセットのプログラムが可能
動作温度 -20°C ~ 60°C
ストレージ温度 -30°C ~ 70°C
動作湿度 5% ~ 95%, 結露無き事
寸法 170mm x 170mm
重量 GW:900g/NW: 400g
同梱リスト
1 x KINO-DBT (本体)
1 x I/O シールド
1 x SATA ケーブル (電源出力ケーブル付)
1 x クイックインストールガイド
1 x ユーティリティ CD
注文名
パーツ No. 詳細
KINO-DBT-J19001-R10 Mini-ITX SBC, Intel® Celeron® Quad-core processor J1900 (10W), VGA/DVI/iDP, Dual IntelR PCIe GbE, USB 3.0, SATA, HD オーディオ, RoHS
KINO-DBT-N29301-R10 Mini-ITX SBC, Intel® Celeron® Quad-core processor N2930 (7.5W), VGA/ DVI / iDP, Dual IntelR PCIe GbE, USB 3.0, SATA, HD オーディオ, RoHS
KINO-DBT-N28071-R10 Mini-ITX SBC, Intel® Celeron® Dual-core processor N2807 (4.5W), VGA / DVI / iDP, Dual IntelR PCIe GbE, USB 3.0, SATA, HD オーディオ, RoHS
KINO-DBT-E38XX1-R10** Mini-ITX SBC, Intel® Atom™ processor E38XX, VGA/ DVI/ iDP, Dual IntelR PCIe GbE, USB 3.0, SATA, HD オーディオ, RoHS
32205-003800-300-RS RS-422/485 ケーブル, 200mm, P=2.0
32205-002700-100-RS RS-232 ケーブル, 200mm, P=2.0
32006-000300-100-RS PS/2 KB/MS Y-ケーブル (ブラケット無し), 140mm/120mm
DP-LVDS-R10 ディスプレイポートからLVDSへの変換ボード ( IEI 製 iDP コネクター使用時 )
DP-HDMI-R10 ディスプレイポートからHDMIへの変換ボード( IEI 製 iDP コネクター使用時 )
DP-DVI-R10 ディスプレイポートからDVI-Dへの変換ボード( IEI 製 iDP コネクター使用時 )
DP-VGA-R10 ディスプレイポートからVGAへの変換ボード ( IEI 製 iDP コネクター使用時 )
DP-DP-R10 ディスプレイポートからディスプレイポートへ変換ボード
( IEI 製 iDP コネクター使用時 )
TPM-IN01-R11 20-pin Infineon TPMモジュール, ソフトウェア管理ツール, ファームウェアv3.17
**: Those items are by order production, MOQ: 100
