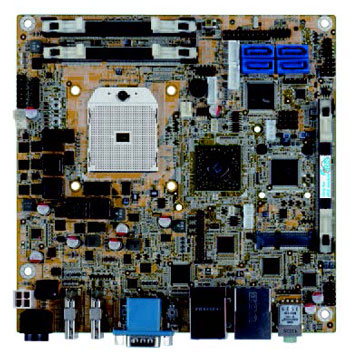

KINO - DA750 - i2

仕様
CPU ソケットFS1r2に対応, AMD Embedded Rシリーズ APU
システムチップセット AMD A75
システムメモリ 2x 204-pin 1600/1333MHz デュアルチャンネル DDR3 & DDR3L SDRAM unbuffered DIMM
をサポート ( 最大 16GB )
BIOS UEFI BIOS
イーサネット GbE1: 1 x Intel® I210-AT PCIe コントローラ (NCSIをサポート)
GbE2: 1 x Intel® I211-AT PCIe コントローラ
グラフィックエンジン AMD Radeon™ GPUs (Radeon™ HD 7000シリーズ), DX11, UVD3
H.264, VC-1, MPEG-2, DivX Direct X® 11, Open CL™ 1.1, OpenGL 4.2をサポート
ディスプレイ
出力
3 x HDMI (背面の IO) (最大 1920x1080 @ 60 Hz)
1 x DVI-D (ピンヘッダ) (最大 1920x1080 @ 60 Hz)
スーパー I/O Fintek 81866
オーディオ Realtek ALC892 HD オーディオコーデック
2 x オーディオジャック (ライン出力, マイク入力) 背面のIO (colayout with three audio jacks)
1 x 4-pin (1x4) SPDIF ヘッダ
1 x 10-pin (2x5) フロントオーディオ
I/O
インターフェイス
2 x RS-232
1 x RS-422/485
2 x USB 3.0 (背面の IO)
1 x 6-ピンヘッダ ( KB / MS用 )
2 x SATA 電源コネクタ (4P, P=2.54)
6 x SATA 6GB/s (RAID 0, 1, 5, 10 をサポート)
6 x USB 2.0 (2 x 背面の IO, 4x ピンヘッダ)
LAN LED 2 x 2-pin ヘッダ (LAN1 Link LED, LAN2 Link LED用)
TPM 1 x 20-pin (2x10) ヘッダ
SMBus 1 x 4-pin wafer
拡張 1 x SIM カードソケット
1 x PCIe ミニカードスロット (support mSATA colay SATA port 4)
1 x SD カードスロット
1 x CFAST (下部)
iRIS 遠隔管理モジュール 1 x iRIS-2400 スロット
ウォッチドックタイマ ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
デジタル I/O 8-bit デジタル I/O (4-bit 入力, 4-bit 出力)
赤外線
インターフェイス
1 x 5-ピンヘッダ
ファンコネクタ 1 x 4-pin CPU ファンコネクタ
1 x 3-pin システムファンコネクタ
電源 12V only DC 入力
1 x 外部 DC ジャック (4ピン DIN)
1 x 内部 4-pin (2 x 2) 電源コネクタ
消費電力 12V@3.45A (AMD R-464L 2.3 GHz CPU, 8GB (2 x 4GB) 1333MHz DDR3 メモリ装着時)
温度 動作範囲 : 0°C ~ 60°C
湿度 動作範囲 : 5% ~ 95% (結露なし)
寸法 170mm x 170mm
重量 GW: 900g / NW: 450g
同梱リスト
1 x KINO-DA750-i2 (本体)
1 x SATAケーブル ( 電源出力ケーブル付き ) (P/N: 32801-000100-100-RS)
1 x I/O シールド
1 x One Key Recovery CD
1 x ユーティリティ CD
1 x クイックインストールガイド
注文名
パーツ No. 詳細
KINO-DA750-i2-R10 Mini-ITX SBC supports Socket FS1r2 AMD R-series APU with A75, Triple HDMI, DVI,
Dual PCIe GbE, USB 3.0, PCIe Mini, SATA 6Gb/s と オーディオ, iRIS-2400 と RoHS
iRIS-2400-R10 IPMI 2.0 アダプターカード
(DDR3 SODIMMソケットインターフェイス用の AST2400 BMCチップ付き)
19800-003100-200-RS デュアルポート USB 2.0 ケーブル (ブラケット付き)
32205-003800-100-RS RS-422/485 ケーブル, 200mm
19800-000300-100-RS RS-232 ケーブル, 230mm (P=2.0 mm) (ブラケット付き)
32801-000100-100-RS SATA ケーブル (電源出力ケーブル付き)
19800-000075-RS ブラケット付き PS/2 KB/MS Y-ケーブル, 220mm
CF-989B-RS-R11 50W プロセッサ用のCPU クーラー, アルミニウム製
IO-KIT-001-R20 DVI と クアッドポート USB 2.0 アダプターカード , RoHS
TPM-IN01-R11 20-pin Infineon TPMモジュール, ソフトウェア管理ツール, ファームウェアv3.17
