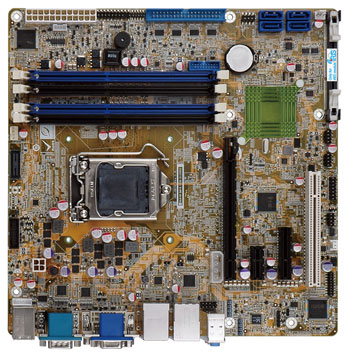

IMB - Q870 - i2

仕様
CPU LGA1150
第4世代のIntel® Core™ i7/i5/i3, Pentium® または Celeron® プロセッサに対応
システムチップセット Intel® Q87
BIOS UEFI BIOS
システムメモリ 4x 240-pin 1600 / 1333MHz デュアルチャンネル DDR3 & DDR3L SDRAM unbuffered DIMMをサポート (最大 32GB)
グラフィックエンジン Intel® HD Graphics Gen 7.5 supports DX11.1 and OpenCL 1.2, OpenGL 3.2
Full MPEG2, VC1, AVC Decode
ディスプレイ
出力
VGA (最大 1920x1200 @ 60 Hz)
DVI-D (最大 2560x1600 @ 60 Hz)
HDMI (最大 2560x1600 @ 60 Hz)
HDMI, LVDS, VGA, DVI, DP (最大 3840x2160 @60 Hz)用のiDP インターフェイス
イーサネット GbE1: Intel® I217LM with Intel® AMT 9.0 support
GbE2: Intel® I210-AT PCIe controller with NCSI support
Super I/O Fintek F81866
I/O インターフェイス 5 x RS-232
1 x RS-422/485
1 x 6-pin wafer for PS/2 KB/MS
4 x USB 3.0 (2x 背面, 2x ピンヘッダ)
8 x USB 2.0 (4x 背面, 4x ピンヘッダ)
4 x SATA 6Gb/s (RAID 0/1/5/10 に対応)
1 x PS/2 KB/MS コネクタ (背面の I/O)
フロントオーディオ 1 x 10-pin (2x5) header
フロントパネル 1 x フロントパネル (電源 LED, HDD LED, スピーカー, 電源ボタン, リセットボタン)
LAN LED 2 x 2-pin headers for LAN1 Link LED, LAN2 Link LED
オーディオ Realtek ALC662 HD オーディオコーデック (ライン入力, ライン出力, マイク)
TPM
1 x 20-pin (2x10) ヘッダ
SMbus 1 x 4-pin (1x4) wafer
I2C 1 x 4-pin (1x4) wafer
iRIS Remote Management Module 1 x iRIS-2400 スロット
拡張スロット 1 x PCIe x16 slot (第 3世代)
1 x PCIe x4 スロット
1 x PCIe x1 スロット
1 x PCI スロット
ウォッチドッグタイマ ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
デジタル I/O 8-bit デジタル I/O (4-bit入力, 4-bit 出力)
ファンコネクタ 1 x 4-pin CPU ファンコネクタ
2 x 3-pin システムファンコネクタ
電源 ATX 電源
消費電力 3.3V@0.53A, 5V@4.96A, 12V@0.12A, Vcore_12V@3.95A, 5VSB@0.18A
(Intel® Core™ i7-4770K 3.90 GHz CPU, 16GB (4 x 4GB) 1333MHz DDR3 メモリ装着時)
温度 動作温度:-20°C ~ 60°C
湿度 動作湿度:5% ~ 95%, (結露無し)
寸法 244 mm x 244 mm
重量 GW 1,200g / NW: 700g
同梱リスト
1 x IMB-Q870-i2 (本体)
2 x SATA ケーブル (P/N: 32000-062800-RS)
1 x I/O シールド (P/N: 45014-0046C0-00-RS)
1 x ユーティリティ CD
1 x QIG (Quick Installation Guide)
注文名
パーツ No. 詳細
IMB-Q870-i2-R10 22nm LGA1150ソケットを搭載の Intel® Core™i7/ i5/ i3/ Pentium® と Celeron® CPUに対応するマイクロATXマザーボード, Intel® Q87チップセット, DDR3,HDMI, DVI-D, VGA, DP,
Dual Intel® PCIe GbE, USB 3.0, オーディオ,SATA 6Gb/s, 6xシリアルポート, iRIS-2400とRoHS
iRIS-2400-R10 IPMI 2.0 アダプターカード
(DDR3 SODIMMソケットインターフェイス用の AST2400 BMCチップ付き)
19800-003100-200-RS ブラケット付きデュアルポート USB 2.0 ケーブル
19800-010500-100-RS ブラケット付き USB 3.0ケーブル 457mm
32205-003800-100-RS RS-422/485 ケーブル, 200mm
32205-001203-100-RS RS-232 ケーブル, 40-pin から 4x DB-9へ
32102-000100-200-RS SATA 電源ケーブル, MOLEX 5264-4P to SATA15P
19800-000075-RS ブラケット付きPS/2 KB/MS Y-ケーブル, 220mm
19800-000049-RS LPT ケーブル
CF-1156A-RS-R11 高性能な LGA1155/LGA1156 クーラーキット, 1Uシャーシと互換, 73W
CF-1156E-R11 高性能な LGA1155/LGA1156 クーラーキット, 95W
DP-DVI-R10 ディスプレイポートからDVI-Dへの変換ボード (for IEI iDP connector)
DP-HDMI-R10 ディスプレイポートからHDMIへの変換ボード (for IEI iDP connector)
DP-LVDS-R10 ディスプレイポートからLVDSへの変換ボード (for IEI iDP connector)
DP-VGA-R10 ディスプレイポートからVGAへの変換ボード(for IEI iDP connector)
DP-DP-R10 ディスプレイポートからディスプレイポートへ変換ボード (for IEI iDPconnector)
TPM-IN01-R11 20-pin Infineon TPMモジュール, ソフトウェア管理ツール, ファームウェアv3.17
