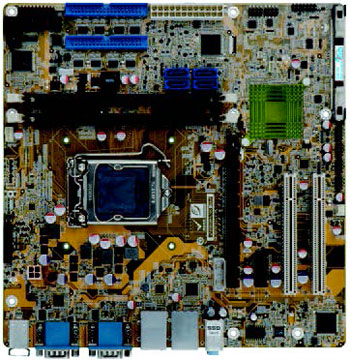

IMB - H810 - i2

仕様
CPU LGA1150
第4世代の Intel® Core™ i7/i5/i3, Pentium® または Celeron® プロセッサに対応
システムチップセット Intel® H81
BIOS UEFI BIOS
システムメモリ 2x 240-pin 1600 / 1333MHz デュアルチャンネル DDR3 & DDR3L SDRAM unbuffered DIMM
をサポート (最大 16GB)
グラフィックエンジン Intel® HD Graphics Gen 7.5 supports DX11.1 and OpenCL 1.2, OpenGL 3.2
Full MPEG2, VC1, AVC Decode
ディスプレイ
出力
VGA1 (最大 1920x1200 @ 60 Hz)
VGA2 (最大 1920x1200 @ 60 Hz)
iDP interface for HDMI, LVDS, VGA, DVI, DP (最大 3840x2160 @60 Hz)
イーサネット GbE1: Intel® I217LM ( Intel® AMT 9.0をサポート )
GbE2: Intel® I210-AT PCIe controller ( NCSI をサポート )
Super I/O Fintek F81866
I/O インターフェイス 1 x LPT
1 x PS/2 KB/MS
2 x SATA 6Gb/s
2 x SATA 3Gb/s
2 x RS-232 (背面の IO)
2 x USB 3.0 (背面の IO)
8 x RS-232 (port 3~6, port 7~10)
10 x USB 2.0 (2x 背面の IO, 8x ピンヘッダ)
1 X RS-422/485 (スイッチにより選択) (colay COM10)
オーディオジャック ライン入力, ライン出力 (with 3.5W +3.5W audio amplifier), マイク
フロントパネル 1 x フロントパネル (電源 LED, HDD LED, スピーカー, 電源ボタン, リセットボタン)
LAN LED 2 x 2-pin headers for LAN1 Link LED, LAN2 Link LED
オーディオ Realtek ALC662 HD オーディオコーデック
TPM
1 x 20-pin (2x10) ヘッダ
SMbus 1 x 4-pin wafer
I2C 1 x 4-pin wafer
iRIS Remote Management Module 1 x iRIS-2400 スロット
拡張スロット 1 x PCIe x16 スロット (第 3世代)
1 x PCIe x1 スロット
2 x PCI スロット
ウォッチドッグタイマ ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
ファンコネクタ 1 x 4-pin CPU ファンコネクタ
1 x 3-pin システムファンコネクタ
電源 ATX 電源
消費電力 3.3V@0.64A, 5V@4.20A, 12V@0.14A, Vcore_12V@3.88A, 5VSB@0.20A
(Intel® Core™ i7-4770K 3.90 GHz CPU, 8GB (2 x 4GB) 1333MHz DDR3 メモリ装着時)
温度 動作温度:-20°C ~ 60°C
湿度 動作湿度:5% ~ 95%, (結露無し)
寸法 244 mm x 244 mm
重量 GW 1,200g / NW: 680g
同梱リスト
1 x IMB - H810 - i2 (本体)
2 x SATA ケーブル (P/N: 32000-062800-RS)
1 x I/O シールド (P/N: 45014-0041C0-00-RS)
1 x ユーティリティ CD
1 x QIG (Quick Installation Guide)
注文名
パーツ No. 詳細
IMB-H810-i2-R10 22nm LGA1150を搭載し、 Intel® Core™i7/ i5/ i3/ Pentium® と Celeron® CPUに対応する
マイロATXマザーボード, Intel® H81, DDR3, VGA, Dual Intel® PCIe GbE, USB 2.0, PCI, COM, SATA 6Gb/s,LPT, HD オーディオ, iRIS-2400 と RoHS
iRIS-2400-R10 IPMI 2.0 アダプターカード
(DDR3 SODIMMソケットインターフェイス用の AST2400 BMCチップ付き)
32205-001203-100-RS RS-232 ケーブル, 40-pin から 4x DB-9へ
19800-003100-200-RS ブラケット付きデュアルポート USB 2.0ケーブル
19800-010500-100-RS ブラケット付き USB 3.0ケーブル 457mm
32205-003800-100-RS RS-422/485 ケーブル, 200mm
19800-000051-RS RS-232 ケーブル, 230mm (P=2.54)
32102-000100-200-RS SATA 電源ケーブル, MOLEX 5264-4P to SATA15P
19800-000075-RS ブラケット付きPS/2 KB/MS Y-ケーブル, 220mm
19800-000049-RS LPT ケーブル
CF-1156A-RS-R11 高性能な LGA1155/LGA1156 クーラーキット, 1Uシャーシと互換, 73W
CF-1156E-R11 高性能な LGA1155 / LGA1156 クーラーキット, 95W
DP-DVI-R10 ディスプレイポートからDVI-Dへの変換ボード (for IEI iDP connector)
DP-HDMI-R10 ディスプレイポートからHDMIへの変換ボード (for IEI iDP connector)
DP-LVDS-R10 ディスプレイポートからLVDSへの変換ボード (for IEI iDP connector)
DP-VGA-R10 ディスプレイポートからVGAへの変換ボード(for IEI iDP connector)
DP-DP-R10 ディスプレイポートからディスプレイポートへ変換ボード (for IEI iDPconnector)
TPM-IN01-R11 20-pin Infineon TPMモジュール, ソフトウェア管理ツール, ファームウェアv3.17
