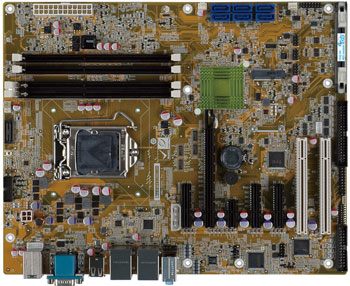

IMBA - C2260 - i2

仕様
CPU LGA1150 Intel® Xeon® E3, Core™ i3, Pentium® または Celeron® プロセッサ対応
システムチップセット Intel® C226
システムメモリ 4x 240-pin 1600/1333MHz デュアルチャンネル DDR3 & DDR3L SDRAM ECC と non-ECC
unbuffered DIMMをサポート, 最大32GB
BIOS UEFI BIOS
イーサネット GbE1: Intel® I217LM ( Intel® AMT 9.0 をサポート)
GbE2: Intel® I210-AT PCIe controller ( NCSI をサポート)
グラフィックエンジン Intel® HD Graphics Gen 7.5 supports DX11.1 and OpenCL 1.2, OpenGL 3.2
Full MPEG2, VC1, AVC Decode
ディスプレイ
出力
VGA (最大1920x1200 @ 60 Hz)
iDP インターフェイス, HDMI, LVDS, VGA, DVI, DP (最大 3840x2160 @60 Hz)用
スーパー I/O Fintek F81866
オーディオ Realtek ALC662 HD オーディオコーデック (ライン入力, ライン出力, マイク)
I/O
インターフェイス

5 x RS-232
4 x USB 3.0 (背面の IO)
1 x RS-422/485
8 x USB 2.0 (4 x 背面の IO, 4x ピンヘッダ)
1 x LPT
6 x SATA 6GB/s (RAID 0, 1, 5, 10 サポート)
1 x mSATA (colay SATA port 6) (support SATA 6GB/s signal only)
1 x 6-pin wafer for PS/2 KB/MS

フロントオーディオ 2 x 5-pin header
フロントパネル 1 x フロントパネル (電源 LED, HDD LED, スピーカー, 電源ボタン, リセットボタン)
LAN LED 2 x 2-pin ヘッダ (LAN1 Link LED, LAN2 Link LED用)
TPM 1 x 20-pin (2x10) ヘッダー
SMBus 1 x 4 pin wafer
I2C 1 x 4 pin wafer
iRIS Remote Management Module 1 x iRIS-2400 スロット
拡張 1 x PCIe x16 スロット
2 x PCIe x4 スロット
2 x PCIe x1 スロット
2 x PCI スロット
標準設定: 1 x PCIe x8 Gen 3 + 2 x PCIe x4 Gen 3 signal
オプション設定: 1 x PCIe x16 Gen 3 by BIOS setting
ウォッチドックタイマ ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
デジタル I/O 8-bit デジタル I/O (4-bit 入力, 4-bit 出力)
ファンコネクタ 1 x 4-pin CPU ファンコネクタ
2 x 3-pin システムファンコネクタ
電源 ATX 電源
消費電力 3.3V@0.57A, 5V@4.50A, 12V@0.14A, Vcore_12V@5.20A, 5VSB@0.19A
(Intel® E3-1240 v3 3.4GHz CPU, 16GB (4 x 4GB) 1333MHz DDR3 メモリ装着時)
温度 動作範囲 : -20°C ~ 60°C
湿度 動作範囲 : 5% ~ 95% (結露なし)
寸法 244mm x 305mm
重量 GW: 1,200g / NW: 700g
同梱リスト
1 x IMBA-C2260-i2 (本体)
1 x I/O シールド (P/N: 45014-0045C0-00-RS)
2 x SATAケーブル (P/N: 32000-062800-RS)
1 x ユーティリティ CD
1 x クイックインストールガイド
注文名
パーツ No. 詳細
IMBA-C2260-i2-R10 22nmのLGA1150ソケットを搭載し、Intel® Xeon E3, Core™ i3, Pentium® と Celeron®をサポートするATXマザーボード , Intel® C226チップセット, DDR3, VGA,
Dual Intel® PCIe GbE, 4x USB 3.0, 6x SATA 6Gb/s, HD オーディオ ,iRIS-2400 と RoHS
iRIS-2400-R10 IPMI 2.0 アダプターカード
(DDR3 SODIMMソケットインターフェイス用の AST2400 BMCチップ付き)
19800-003100-200-RS ブラケット付き デュアルポートUSB ケーブル
19800-010500-100-RS ブラケット付きUSB 3.0 ケーブル 457mm
32205-003800-100-RS RS-422/485 ケーブル, 200mm
19800-000051-RS RS-232 ケーブル, 230mm (P=2.54)
32102-000100-200-RS SATA電源ケーブル, MOLEX 5264-4P to SATA15P
19800-000075-RS ブラケット付きPS/2 KB/MS Yケーブル, 220mm
19800-000049-RS LPT ケーブル
CF-1156A-RS-R11 高性能な LGA1155/LGA1156 クーラーキット, 1Uシャーシと互換, 73W
CF-1156E-R11 高性能な LGA1155/LGA1156 クーラーキット, 95W
DP-LVDS-R10 ディスプレイポートから24-bit デュアルチャンネル LVDSへの変換ボード
(for IEI iDP connector)
DP-HDMI-R10 ディスプレイポートからHDMIへの変換ボード (for IEI iDP connector)
DP-DVI-R10 ディスプレイポートからDVI-Dへの変換ボード (for IEI iDP connector)
DP-VGA-R10 ディスプレイポートからVGAへの変換ボード(for IEI iDP connector)
DP-DP-R10 ディスプレイポートからディスプレイポートへの変換ボード (for IEI iDPconnector)
TPM-IN01-R11 20-pin Infineon TPMモジュール, ソフトウェア管理ツール, ファームウェアv3.17
