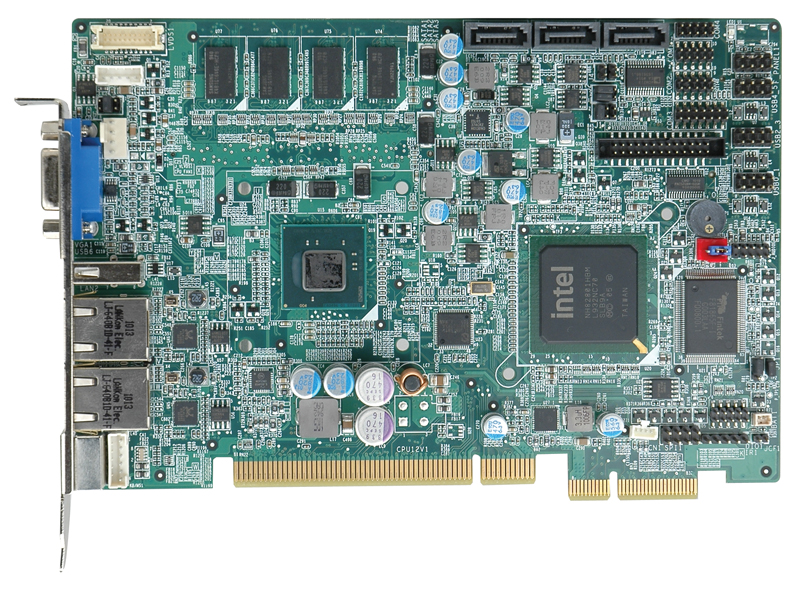

PICOe-PV-D4251/ N4551/ D5251

仕様
CPU Intel® Atom™ Dual Core D525 Processor (1.80GHz with 1MB L2 cache)
Intel® Atom™ Single Core N455 Processor (1.66GHz with 512K L2 cache)
Intel® Atom™ Single Core D425 Processor (1.80GHz with 512K L2 cache)
システムチップセット ICH8M
BIOS UEFI BIOS
システムメモリー 1x 204-pin 800MHz DDR3 SDRAM SO-DIMM 対応
(システム最大. 4GB: D525/D425, 2GB: N455) (compatible w/128MB*8 SDRAM)
オンボード1 GB DDR3 800 MHz メモリ
グラフィックエンジン GMA 3150 Gen3.5 DX9, 400MHz for D525/D425 Gen3.5 DX9, 200MHz for N455
イーサネット Dual PCIe GbE by Realtek RT8111E, LAN1: ASF 2.0対応
ディスプレイ
インターフェイス
アナログ CRT 最大2048 x 1536 (D525/D425), 1400 x 1050 (N455)
CRTホットプラグに対応
シングルチャンネル 18-bit LVDS対応, 最大解像度 XGA (1024 x 768) & WXGA (1366 x 768)
I/O インターフェイス 3 x RS-232
1 x LPT
1 x CF Type II
3 x SATA II
1 x RS-232/422/485 (自動フロー制御)
1 x PS/2 (KB/MS用)
1 x 6ピンヘッダ (KB/MS 用)
7 x USB 2.0 (6x ボード上, 1x 背面)
デジタル I/O 8ビット デジタル I/O, 4入力/ 4出力
Super I/O Fintek F81865
赤外線インターフェイス 1 x 5ピンヘッダー
TPM (オプション) INFINEON SLB9635TT1.2 (オンボード)
SMbus 1 x 4-pin コネクタ
ファンコネクタ 1 x 4-pin ファンコネクタ
拡張 4 x PCI 4 x PCIe x1 or 1 x PCIe x4
オーディオ 7.1 ch HD オーディオ対応 (IEI AC-KIT-888HD-R10 kit)
ウォッチドッグタイマ ソフトウェアにより1-255秒までシステムリセットのプログラムが可能
消費電力 5V@3.38A, 12V@0.54A
(Intel® Dual Core Atom™ D525 1.80GHz, 1GB DDR3 800MHz メモリ装着時)
5V@3.28A, 12V@0.43A
(Intel® Single Core Atom™ D425 1.80GHz, 1GB DDR3 800MHz メモリ装着時)
5V@3.13A, 12V@0.32A
(Intel® Single Core Atom™ N455 1.66GHz , 1GB DDR3 800MHz メモリ装着時)
電源 5V/12V, AT/ATX 対応
温度 動作温度:
-20°C ~ 60°C (自然空冷), -20°C ~ 70°C (強制空冷): D525 processor
-20°C ~ 65°C (自然空冷), -20°C ~ 70°C (強制空冷): D425 processor
-20°C ~ 70°C (自然空冷), -20°C ~ 75°C (強制空冷): N455 processor
湿度 動作湿度: 5% ~ 95% 結露なし
寸法 185mm x 122mm
重量 GW: 1,000 g / NW: 250 g
同梱リスト
1 x PICOe-PV-D4251/N4551/D5251 CPUボード (本体)
1 x デュアル RS-232ケーブル (P/N: 19800-000112-RS)
3 x SATA ケーブル (P/N: 32801-000703-200-RS)
1 x USB ケーブル (P/N: 19800-003100-200-RS)
1 x One Key Recovery CD
1 x ミニジャンパーパック
1 x ユーティリティ CD
1 x QIG (クイックインストールガイド)
注文名
パーツ No. 詳細
PICOe-PV-D5251-R11 ハーフサイズ PCIe CPU ボード, Intel® Atom™ Dual Core D525 1.80GHz/1MB L2, 1GB メモリ付, VGA/LVDS, Dual PCIe GbE, USB 2.0, SATA II , オーディオ, RoHS
PICOe-PV-D5251T-R11 ハーフサイズ PCIe CPU ボード, Intel® Atom™Dual Core D525 1.80GHz/1MB L2, 1GBメモリ付, VGA/LVDS, Dual PCIe GbE, USB 2.0, SATA II , オーディオ, TPM, RoHS
PICOe-PV-N4551-R11 ハーフサイズ PCIe CPU ボード, Intel® Atom™ single-core N455 1.66GHz/512K L2, 1GB メモリ付, VGA/LVDS, dual PCIe GbE, USB 2.0, SATA II , オーディオ, RoHS
PICOe-PV-N4551T-R11 ハーフサイズ PCIe CPU ボード, Intel® Atom™ single-core N455 1.66GHz/512K L2, 1GBメモリ付, VGA/LVDS, dual PCIe GbE, USB 2.0, SATA II, オーディオ, TPM, RoHS
PICOe-PV-D4251-R11 ハーフサイズ PCIe CPU ボード, Intel® Atom™ single-core D425 1.80GHz/512K L2, 1GB メモリ付, VGA/LVDS, dual PCIe GbE, USB 2.0, SATA II, オーディオ, RoHS
PICOe-PV-D4251T-R11 ハーフサイズ PCIe CPU ボード, Intel® Atom™ single-core D425 1.80GHz/512K L2, 1GBメモリ付, VGA/LVDS, dual PCIe GbE, USB 2.0, SATA II, オーディオ, TPM, RoHS
AC-KIT-888HD-R10 7.1 ch HD オーディオキット
( デュアルオーディオストリームに対応したRealtek ALC888付 )
19800-000075-RS SATA 電源ケーブル
32200-015100-RS LPT ケーブル
19800-004300-100-RS RS-232/422/485 ブラケット付きケーブル
19FTS00032100- 000001-RS CPUファン
