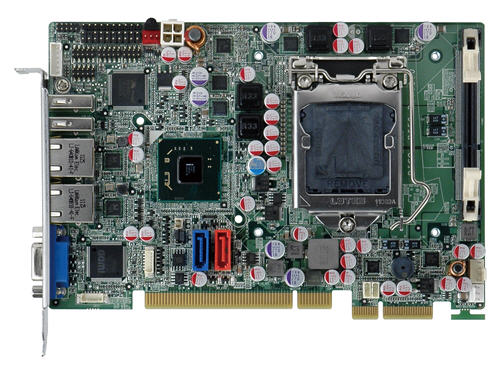

PICOe-B650

仕様
CPU LGA1155 ソケット対応 ( Intel® CoreTM i7/i5/i3/Pentium® /Celeron®プロセッサ )
システムチップセット Intel® B65
BIOS UEFI BIOS
グラフィックエンジン Intel® HD Graphics Gen 6 対応 ( DX10.1 と OpenGL 3.0 Full MPEG2, VC1, AVC Decode)
システムメモリー 1x 204-pin 1333/1066MHz DDR3 & DDR3L (1.35V) SO-DIMM 対応 (システム最大. 8GB)
ディスプレイ出力 1 x VGA
イーサネット Dual Realtek RTL8111E PCIe GbE コントローラ, (LAN1: ASF 2.0 対応)
Super I/O Fintek F81866
Embedded Controller ITE IT8519E
I/O インターフェイス 2 x RS-232
1 x SATA 3Gb/s
1 x SATA 6Gb/s
1 x 6-pin wafer (KB & MS用)
4 x USB 2.0 ( 2 x 背面, 2 x ピンヘッダ )
オーディオ 7.1 ch HD オーディオ ( IEI AC-KIT-888HD kit )
フロントパネル 1 x フロントパネルコネクタ (電源 LED, HDD LED, スピーカ, 電源ボタン, リセットボタン)
TPM 1 x 20 ピンヘッダ
SMbus 1 x 4-pin wafer
I2C 1 x 4-pin wafer
PCIe to PCI Bridge IC ITE IT8892E
拡張 PCIe signal and PCI signal via golden finger
ウォッチドッグタイマ ソフトウェアにより1-255秒までシステムリセットのプログラムが可能
デジタル I/O 8ビット デジタル I/O, 4入力/ 4出力
ファンコネクタ 1 x 4-pin スマートファンコネクタ
1 x 3-pin システムファンコネクタ
電源 5V/12V, AT/ATX 対応
消費電力 5V@3.17A, 12V@0.46A, Vcore_12V@7.26A, 5VSB@0.18A (3.4GHz IntelR CoreTM i7-2600K with two 2GB 1333MHz DDR3 memory)
温度 動作温度: -10°C ~ 60°C
湿度 動作湿度: 5% ~ 95% 結露なし
寸法 185mm x 122mm
重量 GW: 1,000 g / NW: 260 g
同梱リスト
1 x PICOe-B650 CPUボード
1 x デュアル RS-232 ブラケット付きケーブル (P/N: 19800-000112-RS)
1 x USB ケーブル (P/N: 19800-003000-200-RS)
2 x SATA ケーブル (P/N: 32801-000703-200-RS)
1 x One Key Recovery CD
1 x ミニジャンパーパック
1 x ユーティリティ CD
1 x QIG (クイックインストールガイド)
注文名
パーツ No. 詳細
PICOe-B650-R10 ハーフサイズ PCIe CPU ボードサポート, 32nm LGA1155 Intel® Core™ i7/i5/i3/Pentium®/Celeron® CPU with Intel® B65, DDR3, VGA, dual Realtek PCIe GbE, USB 2.0, SATA 6Gb/s, HD Audio and RoHS
19800-000075-RS PS/2 KB/MS ブラケット付きYケーブル, 220mm
SAIDE-KIT01-R10 SATA ~ IDE/CF 変換ボード
32102-000100-200-RS SATA 電源ケーブル
AC-KIT-888HD-R10 7.1 ch HD オーディオキット
( デュアルオーディオストリームに対応したRealtek ALC888付 )
TPM-IN01-R11 20-pin Infineon TPM モジュール, ソフトウェアマネジメントツール, ファームウェア V3.17
CPU-I5-2500T Intel® CoreTM i5-2500T プロセッサ, LGA-1155, Quad core 2.3GHz, 6Mキャッシュ, 45W, CF-1156C-RS CPUクーラと互換
CPU-I5-2390T Intel® CoreTM i5-2390T プロセッサ, LGA-1155, Dual core 2.7GHz, 3M cache, 35W, AMT, CF-1156C-RS CPUクーラと互換
CPU-I3-2100T Intel® CoreTM i3-2100T プロセッサ, LGA-1155, Dual core 2.5GHz, 3M cache, 35W, CF-1156C-RS CPUクーラと互換
CPU-P-G620T Intel® Pentium® G620T プロセッサ, LGA-1155, Dual core 2.2GHz, 3M cache, 35W, CF-1156C-RS CPUクーラと互換
CPU-C-G440 Intel® Celeron® G440 プロセッサ, LGA-1155, Single core 1.6GHz, 1M cache, 35W, CF-1156C-RS CPUクーラと互換
CF-1156A-RS 高性能な LGA1155/LGA1156 クーラーキット, 1U シャーシと互換, 73W
CF-1156B-RS 高性能な LGA1155/LGA1156 クーラーキット, 95W
CF-1156C-RS LGA1155/LGA1156 クーラーキット, 1U シャーシと互換, 45W
CF-1156D-RS LGA1155/LGA1156 クーラーキット, 1U シャーシと互換, 65W
