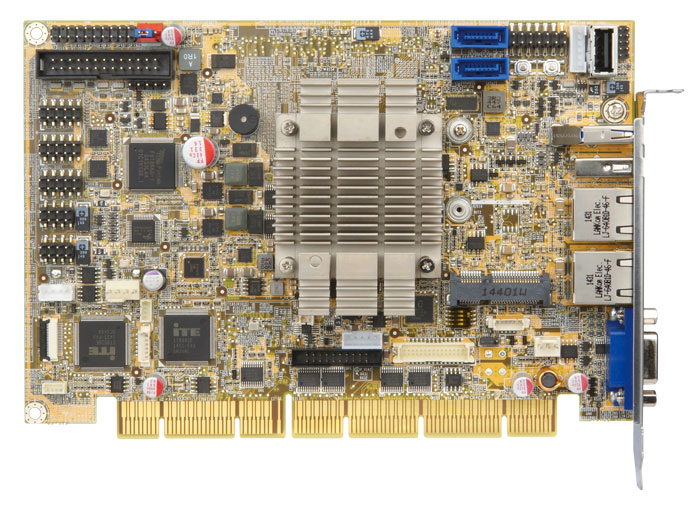

PCISA-BT

仕様
CPU Intel® Atom™ E3845 on-board SoC (1.91GHz, quad-core, 2MB cache, TDP=10W)
Intel® Atom™ E3827 on-board SoC (1.75GHz, dual-core, 1MB cache, TDP=8W)
Intel® Atom™ E3826 on-board SoC (1.46GHz, dual-core, 1MB cache, TDP=7W)
Intel® Atom™ E3825 on-board SoC (1.33GHz, dual-core, 1MB cache, TDP=6W)
Intel® Atom™ E3815 on-board SoC (1.46GHz, single-core, 512KB cache, TDP=5W)
システムメモリ 1x 204-pin 1066/1333MHz single-channel DDR3L SDRAM unbuffered DIMM
(システム最大. 8GB)
グラフィック 第7世代のIntel® HD グラフィックエンジン
( 実行ユニット x4), DX11.1, OpenGL 4.2, OpenCL1.2 をサポート
ディスプレイ出力 2画面独立表示
VGA (最大 2560x1600@60Hz)
18/24-bit Dual-Channel LVDS ( CH7511B DP ~ LVDS 変換による) (最大 1920x1200@60Hz)
(オプション, MOQ: 100 pcs/lot)
iDP interface for HDMI, LVDS, VGA, DVI, DP (最大 2560x1600@60Hz)
イーサネット LAN1: Intel® I211-AT PCIe コントローラ
LAN2: Intel® I211-AT PCIe コントローラ

I/O インターフェイス
(外部)
1 x VGA
2 x RJ-45
1 x USB 2.0
1 x USB 3.0
I/O インターフェイス
(内部)
1 x IR 1 x KB/MS (1x6 pin)
1 x LPT (2x13 pin)
4 x USB 2.0 (2x4 pin, P=2.54)
1 x RS-422/485 (1x4 pin, P=2.0)
1 x USB 2.0 (180 degree type A)
2 x RS-232 (2x5 pin, P=2.54)
2 x SATA 3Gb/s
1 x mSATA (SATA 3Gb/s, shares with SATA1)
オーディオ 7.1 ch HD オーディオ 対応 ( IEI AC-KIT-892HD kit 1 x アナログオーディオ (2x5 pin)により)
TPM 1 x TPM (2x10 pin)
SMBus 1 x SMBus (1x4 pin)
I2C 1 x I2C (1x4 pin)
拡張 1 x マイクロ SD ソケット
1 x PCIe ミニスロット
PCIe-PCI bridge: ITE8892E
LPC-ISA bridge: F85226FG
PCI and ISA signal via golden finger
ウォッチドッグタイマー ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
デジタル I/O 1 x 8-bit デジタル I/O (2x5 pin)
ファンコネクタ 1 x スマートファンコネクタ (1x4 pin)
1 x システムファンコネクタ (1x3 pin)
電源 5V/12V, AT/ATX 対応
消費電力 5V@1.55A,12V@0.74A
(Intel® Atom™ E3845 1.91GHz CPU, 1x 8GB 1333MHz メモリ装着時)
動作温度 -20°C ~ 60°C
ストレージ温度 -30°C ~ 70°C
寸法 185 mm x 128 mm
重量 GW: 1,000g/NW: 250g
同梱リスト
1 x PCISA-BT (本体)
1 x SATA ケーブル
1 x ユーティリティ CD
1 x QIG (クイックインストールガイド)
注文名
パーツ No. 詳細
PCISA-BT-E38451-R10 ハーフサイズ PCISA CPU card, Intel® Atom™ E3845 (10W)
on-board SoC, VGA, iDP, Dual Intel® PCIe GbE, USB 3.0,
PCIe Mini, SATA, mSATA, COM, オーディオ, RoHS
PCISA-BT-E38251-R10 ハーフサイズ PCISA CPU card, Intel® Atom™ E3825 (6W)
on-board SoC, VGA, iDP, Dual Intel® PCIe GbE, USB 3.0,
PCIe Mini, SATA, mSATA, COM, オーディオ, RoHS
32200-074800-RS RS-422/485 ケーブル, 200mm, P=2.0
19800-000075-RS PS/2 KB/MS Y-ケーブル (ブラケット付), 220mm
32102-000100-200-RS SATA 電源ケーブル, MOLEX 5264-4P to SATA15P
32200-015100-RS LPT フラットケーブル, 280mm
19800-000051-RS Dual RS-232 ケーブル, 230mm, P=2.54
DP-DVI-R10 ディスプレイポートからDVI-Dへの変換ボード (for IEI iDP connector)
DP-HDMI-R10 ディスプレイポートからHDMIへの変換ボード (for IEI iDP connector)
DP-LVDS-R10 ディスプレイポートからLVDSへの変換ボード (for IEI iDP connector)
DP-VGA-R10 ディスプレイポートからVGAへの変換ボード(for IEI iDP connector)
DP-DP-R10 ディスプレイポートからディスプレイポートへの変換ボード (for IEI iDPconnector)
TPM-IN01-R11 20-pin Infineon TPM モジュール, ソフトウェアマネジメントツール, ファームウェア V3.17
