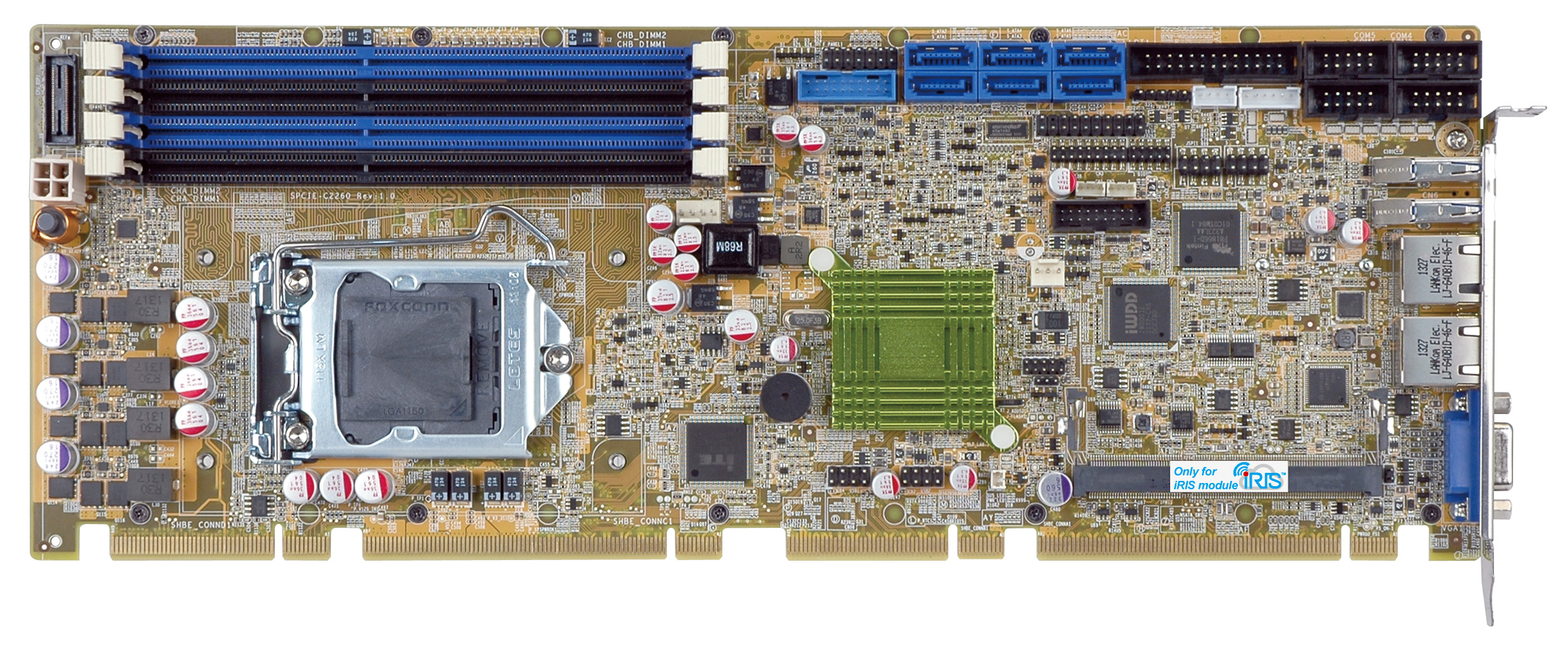

SPCIE - C2260

仕様
CPU LGA1150
Intel® Xeon® E3, Core™ i3, Pentium® または Celeron® プロセッサ対応
システムチップセット Intel® C226
BIOS UEFI BIOS
システムメモリ 4x 240-pin 1600/1333MHz デュアルチャンネル DDR3 & DDR3L SDRAM ECC と Non-ECC
unbuffered DIMM (最大32GBのメモリに対応)
グラフィックエンジン Intel® HD Graphics Gen 7.5 supports DX11.1 and OpenCL 1.2, OpenGL 3.2
Full MPEG2, VC1, AVC Decode
ディスプレイ
出力
VGA (最大 1920x1200 @ 60 Hz)
HDMI, LVDS, VGA, DVI, DP (最大 3840x2160 @60 Hz)用のIDPインターフェイス
イーサネット GbE1: Intel® I217LM (Intel® AMT 9.0 対応)
GbE2: Intel® I210-AT PCIe controller ( NCSI 対応)
Super I/O Fintek F81866
I/O インターフェイス 4 x RS-232
1 x RS-422/485
1 x LPT
1 x 6-pin ( KB/MS用)
1 x mSATA (colay SATA port 6) (support SATA 6GB/s signal only)
6 x SATA 6GB/s (RAID 0, 1, 5, 10 サポート)
8 x USB 2.0 (4x ピンヘッダー, 4x バックプレーン上のピンヘッダ)
4 x USB 3.0 (2 x 背面のIO, 2x ピンヘッダー)
フロントパネル 1 x フロントパネル (電源 LED, HDD LED, スピーカー, 電源ボタン, リセットボタン)
LAN LED 2 x 2ピンヘッダー (LAN1 Link LED, LAN2 Link LED用)
オーディオ IEI AC-KIT-892HD オーディオキットより対応
TPM
1 x 20-pin (2x10) ヘッダー
SMbus 1 x 4-pin wafer
I2C 1 x 4-pin wafer
赤外線
インターフェイス
1 x 5-pin ヘッダー
iRIS Remote Management Module 1 x iRIS-2400 スロット
拡張スロット PCIe signal and PCI signal via golden finger
PCI signal by ITE IT 8892 (PCIe to PCI bridge)
1 x Full-size PCIe Mini card slot (colay mSATA)
ウォッチドッグタイマ ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
デジタル I/O 8-bit デジタル I/O (4-bit 入力, 4-bit 出力)
ファンコネクタ 1 x 4-pin スマートファンコネクタ (CPUファン)
1 x 4-pin スマートファンコネクタ (システムファン)
電源 5V/12V, AT/ATX サポート
消費電力 5V@3.55A, 12V@0.37A, Vcore_12V@7.61A, 3.3V@1.55A, 5VSB@0.13A
(Intel® E3-1240 v3 3.4GHz CPU, 16GB (4 x 4GB) 1333MHz DDR3 メモリ装着時)
温度 動作温度:-20°C ~ 60°C
湿度 動作湿度:5% ~95%, (結露無し)
寸法 338 mm x 126 mm
重量 GW: 1200g/NW: 420g
同梱リスト
1 x SPCIE-C2260-i2 (本体)
1 x デュアル RS-232 ケーブル (P/N: 19800-000051-RS)
2 x SATA ケーブル (P/N: 32000-062800-RS)
1 x USB 2.0 ケーブル (P/N: 19800-003100-100-RS)
1 x ユーティリティ CD
1 x QIG (Quick Installation Guide)
注文名
パーツ No. 詳細
SPCIE-C2260-i2-R10 LGA1150ソケットを搭載し、 Intel® Xeon® E3, Core™ i3, Pentium® と Celeron®をサポートするフルサイズ PICMG 1.3 CPUカード. Intel® C226チップセット, DDR3, VGA, iDP,
Dual Intel® PCIe GbE, SATA 6Gb/s, mSATA, RS-232, PCIe Mini, HD Audio, iRIS-2400とRoHS
iRIS-2400-R10 IPMI 2.0 アダプターカード
(DDR3 SODIMMソケットインターフェイス用の AST2400 BMCチップ付き)
32200-074800-RS RS-422/485 ケーブル, 200mm
19800-010500-100-RS USB 3.0 ケーブル 457mm (ブラケット付き)
19800-000075-RS KB/MS ブラケット付きケーブル
32102-000100-200-RS SATA 電源ケーブル, MOLEX 5264-4P ~ SATA15P
32200-015100-RS LPT ケーブル
CF-1150SB-R10 高性能で互換性のある特殊なクーラーキット, LGA1150用, 65W
CF-1150SC-R10 LGA1150用の特殊なクーラーキット, 1Uシャーシ互換, 65W
CF-1150SE-R10 高性能で互換性のある特殊なクーラーキット, LGA1150用, 95W
DP-DVI-R10 ディスプレイポートからDVI-Dへの変換ボード (for IEI iDP connector)
DP-HDMI-R10 ディスプレイポートからHDMIへの変換ボード (for IEI iDP connector)
DP-LVDS-R10 ディスプレイポートからLVDSへの変換ボード (for IEI iDP connector)
DP-VGA-R10 ディスプレイポートからVGAへの変換ボード(for IEI iDP connector)
DP-DP-R10 ディスプレイポートからディスプレイポートへ変換ボード (for IEI iDPconnector)
AC-KIT-892HD-R10 7.1 チャンネル HDオーディオキット
(デュアルオーディオストリームに対応したRealtek ALC888付き)
TPM-IN01-R11 20-pin Infineon TPMモジュール, ソフトウェア管理ツール, ファームウェアv3.17
