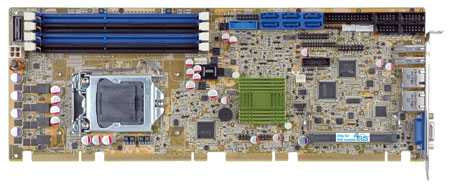

PCIE - Q870 - i2

仕様
CPU LGA1150
第4世代のIntel® Core™ i7/i5/i3, Pentium® 又は Celeron® プロセッサに対応
システムチップセット Intel® Q87
BIOS UEFI BIOS
システムメモリ 4x 240-pin 1600/1333MHz デュアルチャンネル DDR3 & DDR3L SDRAM unbuffered DIMM
に対応 (最大 32GB)
グラフィックエンジン Intel® HD Graphics Gen 7.5 supports DX11.1 and OpenCL 1.2, OpenGL 3.2
Full MPEG2, VC1, AVC Decode
ディスプレイ
出力
VGA (最大 1920x1200 @ 60 Hz)
HDMI, LVDS, VGA, DVI, DP (最大3840x2160 @60 Hz)用のiDPインターフェイス
イーサネット GbE1: Intel® I217LM (Intel® AMT 9.0対応)
GbE2: Intel® I210-AT PCIe controller (NCSI対応)
Super I/O Fintek F81866
I/O インターフェイス 4 x RS-232
1 x RS-422/485
1 x LPT
1 x 6-pin ヘッダ (KB/MS用)
1 x mSATA (colay SATA port 6) (support SATA 6GB/s signal only)
6 x SATA 6GB/s (RAID 0, 1, 5, 10 をサポート)
8 x USB 2.0 (4x ピンヘッダー, 4x バックプレーンピンヘッダ)
4 x USB 3.0 (2 x 背面のIO, 2x ピンヘッダ)
フロントパネル 1 x フロントパネル (電源 LED, HDD LED, スピーカー, 電源ボタン, リセットボタン)
LAN LED 2 x 2ピンヘッダー (LAN1 Link LED, LAN2 Link LED用)
オーディオ IEI AC-KIT-892HD オーディオキットより対応
TPM
1 x 20-pin (2x10) header
SMbus 1 x 4-pin wafer
I2C 1 x 4-pin wafer
赤外線
インターフェイス
1 x 5-pin header
iRIS Remote Management Module 1 x iRIS-2400スロット
拡張スロット PCIe signal and PCI signal via golden finger
PCI signal by ITE 8892 (PCIe to PCI bridge)
1 x Full-size PCIe Mini card slot (colay mSATA)
ウォッチドッグタイマ ソフトウェアにより、1-255秒までシステムリセットのプログラムが可能
デジタル I/O 8-bit デジタル I/O (4-bit 入力, 4-bit 出力)
ファンコネクタ 1 x 4-pin スマートファンコネクタ (CPU ファン)
1 x 4-pin スマートファンコネクタ (システムファン)
電源 5V/12V, AT / ATX をサポート
消費電力 5V@3.55A, 12V@0.37A, Vcore_12V@7.61A, 3.3V@1.55A, 5VSB@0.13A
(Intel® Core™ i7-4770K 3.90 GHz CPU, 16GB (4 x 4GB) 1333MHz DDR3 メモリ装着時)
温度 動作温度:-20°C ~ 60°C
湿度 動作湿度:5% ~ 95%, (結露無し)
寸法 338 mm x 126 mm
重量 GW 1200g / NW: 420g
同梱リスト
1 x PCIE-Q870-i2 (本体)
1 x デュアル RS-232 ケーブル (P/N: 19800-000051-RS)
2 x SATA ケーブル (P/N: 32000-062800-RS)
1 x USB 2.0 ケーブル (P/N: 19800-003100-100-RS)
1 x ユーティリティ CD
1 x QIG (Quick Installation Guide)
注文名
パーツ No. 詳細
PCIE-Q870-i2-R10 LGA1150ソケットを搭載し、 Intel® Core™i7/i5/i3, Pentium® と Celeron® CPUをサポートするフルサイズ PICMG 1.3 CPUカード , Intel® Q87チップセット, DDR3, VGA, iDP,
デュアル Intel® PCIe GbE, SATA 6Gb/s, mSATA, RS-232, PCIe Mini, オーディオ, iRIS-2400と RoHS
iRIS-2400-R10 IPMI 2.0 アダプターカード
(DDR3 SODIMMソケットインターフェイス用の AST2400 BMCチップ付き)
32200-074800-RS RS-422/485 ケーブル, 200mm
19800-010500-100-RS USB 3.0 ケーブル 457mm (ブラケット付き)
19800-000075-RS KB/MS ブラケット付きケーブル
32102-000100-200-RS SATA 電源ケーブル, MOLEX 5264-4P ~ SATA15P
32200-015100-RS LPT ケーブル
CF-1150SB-R10 高性能で互換性のある特殊なクーラーキット, LGA1150用, 65W
CF-1150SC-R10 LGA1150用の特殊なクーラーキット, 1Uシャーシ互換, 65W
CF-1150SE-R10 高性能で互換性のある特殊なクーラーキット, LGA1150用, 95W
DP-DVI-R10 ディスプレイポートからDVI-Dへの変換ボード (for IEI iDP connector)
DP-HDMI-R10 ディスプレイポートからHDMIへの変換ボード (for IEI iDP connector)
DP-LVDS-R10 ディスプレイポートからLVDSへの変換ボード (for IEI iDP connector)
DP-VGA-R10 ディスプレイポートからVGAへの変換ボード(for IEI iDP connector)
DP-DP-R10 ディスプレイポートからディスプレイポートへ変換ボード (for IEI iDPconnector)
AC-KIT-892HD-R10 7.1 チャンネル HDオーディオキット
(デュアルオーディオストリームに対応したRealtek ALC888付き)
TPM-IN01-R11 20-pin Infineon TPMモジュール, ソフトウェア管理ツール, ファームウェアv3.17
