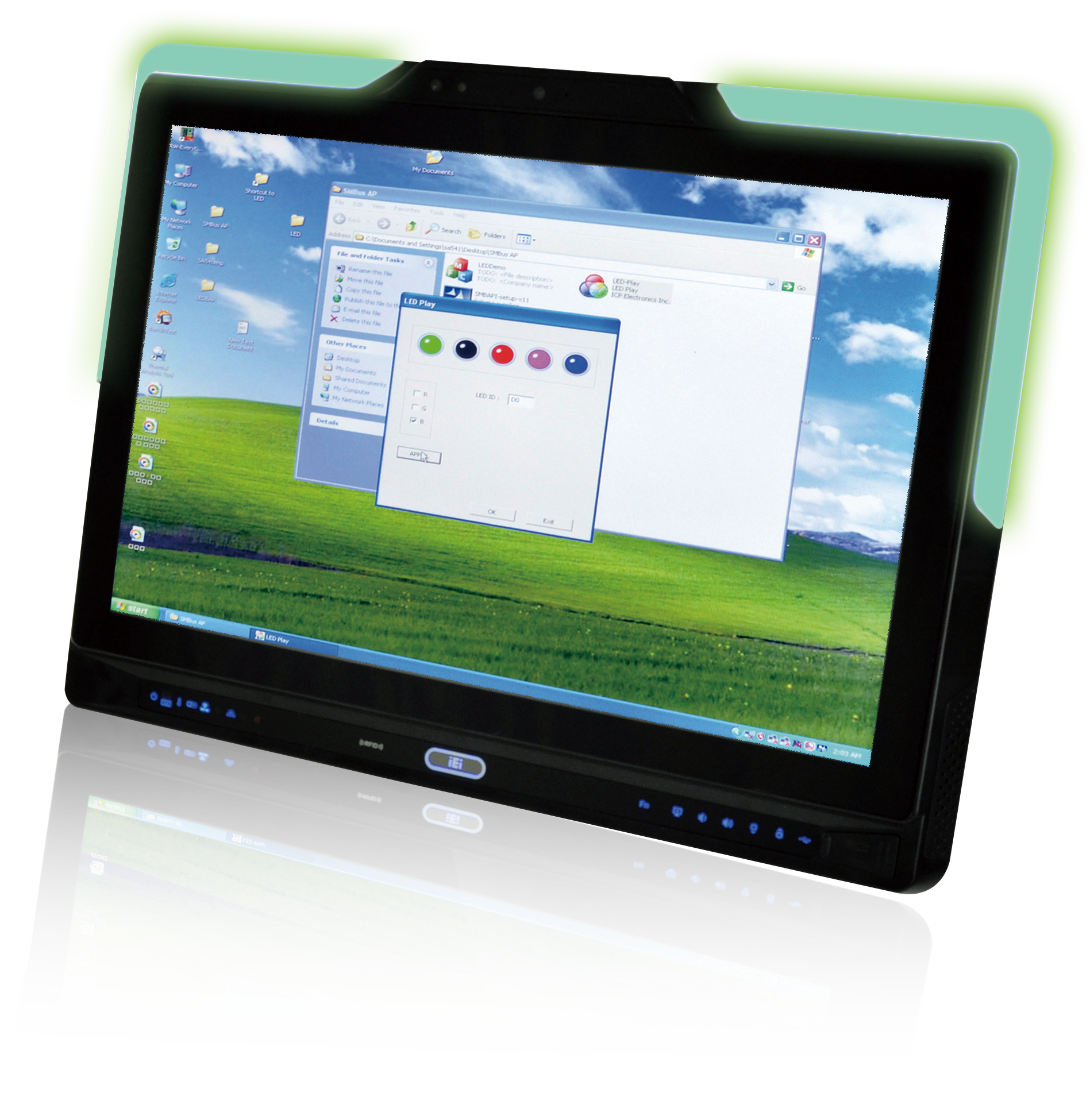

AFL2-W19A-H61

<製品特徴>

・プログラム可能な各色対応のLEDライトバーシステム

・IP64に準拠したフロントパネル

・自動調光

・投影容量型タッチスクリーンと5線抵抗式タッチスクリーンをサポート

製品の紹介

第二世代のCore iシリーズCPUを搭載可能な多機能パネルPC CPUにはCorei7からCeleronまでお客様のニーズに合わせた選択が可能です。 PCとしての処理能力を重視するお客様にはCore iシリーズ搭載の製品を コストを重視するお客様へはCeleron CPUを搭載した製品にてご提案させて頂きます。 タッチパネルは静電容量タイプと抵抗膜タイプが選択でき、CPUを含めた 柔軟な構成にて対応させて頂きます。 フロントパネル部分についてはIP64に対応しております。

製品には拡張スロットが用意されており、 メーカーから拡張用のボードがリリースされております。 標準のI/Oで不足の場合、拡張カードを追加する事により、お客様のご要求の仕様を満たします。新機能の"LED Light Bar"はソフトウェアによりコントロールが可能です。
アプリケーションによってシステムへの障害の発生時に警告として動作させる事も可能であり、 ご利用になられるお客様への付加価値を高めます。 その他、新開発の冷却機構であるスマートファンシステムやオプションでスリムタイプの光学ドライブも搭載可能です。

仕様
ディスプレイ サイズ W18.9" (16:10)
解像度 1440(w) x 900(H)
輝度 250cd
色数 16.7M
視野角 170°/160°
バックライトMTBF 30,000(LEDバックライト)
システム
CPU
第2世代のIntel® Core i7/ i5 / i3, Pentium®と Celeron®プロセッサー
チップセット Intel®H61
RAM 2x 240ピン DDR3 SO-DIMMスロット(システム最大16GB)サポート
イーサネット Realtek RTL8111E PCIe GbE controller ( ASF 2.0対応)
ストレージ 2.5インチ SATA 3Gb/s HDDベイ
CD-ROM 1x スリムタイプCD-ROMベイ
入力/出力 <入力>
2 x RS-232 (DB-9 コネクタ)
1 x RS-422/485 (DB-9 コネクタ)
2 x GbE LAN (1x下側, 1x左側)
2 x USB 3.0
3 x USB 2.0 (2x下側, 1x左側)
1 x Mini USB port (前面パネル)
1 x Micro SDカードスロット (前面パネル)

<出力>
1 xライン出力,マイク (左側)
1 x VGA ポート (DB-15 コネクター)
1 x HDMI ポート
1 x 電源スイッチ
1 x AT/ATX スイッチ
1 x リセットボタン
1 x CMOSクリアボタン
1 x 9 ~ 36V DC 入力ジャック
拡張
インターフェイス
1 x PCIeミニスロット( Wi-Fi用), 1 x PCIe ミニスロット( 予備)
他の特徴 オーディオ AMP 2W + 2W (内蔵スピーカ)
カメラ 2 Mピクセル (高感度カメラ)
RFIDリーダ EM 125 KHz 又は Mifare 13.56 MHz カードリーダー (オプション)
MSRカードリーダ MSR カードリーダー (オプション)
OSD機能 LCD オン/オフ, 輝度 大/小, 音量 大/小, ホットキー
環境光センサ Yes
赤外線リモコン Yes
タッチスクリーン 5線抵抗式、又は投影容量型タッチスクリーン
LEDライトバー Yes
システム冷却 スマートファンシステム (既定の設定温度以上で動作)
無線 1 x 無線LAN 802.11 b/g/n モジュール
  (内蔵 PCIeミニカードインターフェイス)
1 x Bluetooth 機能
  (オプション: 内部の USBインターフェイス, Bluetooth V2.0+EDR)
外観 取付け パネル, 壁付け, スタンド, アーム VESA 100mm x 100mm
サイズ 488(W) x 361(H) x 65(D)
重量(純量/総量) 7.3 kg / 10 Kg
環境 温度(℃) -20°C ~ 40°C
IPレベル IP 64 に準拠したフロントパネル
電源 電源 120W 電源アダプター
入力:100 V AC ~ 240 V AC, 50 / 60Hz, 出力: 19 V DC
入力電源 9 ~ 36 VDC
消費電力 19V@5.58A
(Intel® Core™ i7-2600S CPU, 4GB 1333 Mhz 4GB DDR3 メモリ装着時)
同梱リスト
項目 P/N 詳細
ユーティリティCD ドライバとユーティリティマニュアル
ワンキーリカバリCD
電源アダプター 63000-FSP120AAB-RS FSP120-AAB;90~264VAC 入力 ; 120W
;19VAC 出力
電源コード 32702-000401-100-RS 欧州, 1500mm
電源転送コード 32000-089400-RS
赤外線リモコン 7Z000-SLPCB005-RS
M3ネジパック 44013-030041-RS M3 x 4 HDD固定用
M4ネジパック 44033-040061-RS M4 x 4 VESA用ネジ
I/Oブラケット 41013-0290C2-00-RS I/O ブラケット
温度センサーケーブル 32133-004300-100-RS
ペン 43125-0002C0-00-RS 抵抗式タッチペン
注文名
パーツ No. 詳細
Core i 5 抵抗式
タッチ
AFL2-W19A-H61-i5/R-R11 18.9" 250cd/m² WXGA+ パネル PC, Core i5 Dual Core 2xxxT CPU (Above 2.7GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n 無線モジュール, 抵抗式タッチスクリーン, 2M
カメラ,マイク, R11
AFL2-W19AB-H61-i5/R-R11 18.9" 250cd/m² WXGA+ パネル PC, Core i5 Dual Core 2xxxT CPU (Above 2.7GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n 無線モジュール,抵抗式タッチスクリーン , 2M
カメラ,マイク, LEDバー無し, R11
投影
容量型
タッチ
AFL2-W19A-H61-i5/PC-R11 18.9" 250cd/m² WXGA+ パネル PC, Core i5 Dual Core 2xxxT CPU (Above 2.7GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n 無線モジュール, 投影容量型タッチスクリーン, 2Mカメラ,マイク, R11
AFL2-W19AB-H61-i5/PC-R11 18.9" 250cd/m² WXGA+パネル PC, Core i5 Dual Core 2xxxT CPU (Above 2.7GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n 無線モジュール, 投影容量型タッチスクリーン, 2M カメラ, マイク, LEDバー無し, R11
Core i 3 抵抗式
タッチ
AFL2-W19A-H61-i3/R-R11 18.9" 250cd/m² WXGA+ パネル PC, Core i3 Dual Core 2xxT CPU (Above 2.5GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n 無線モジュール,
抵抗式タッチスクリーン, 2Mカメラ, マイク, R11
AFL2-W19AB-H61-i3/R-R11 18.9" 250cd/m² WXGA+ パネル PC, Core i3 Dual Core 2xxxT CPU (Above 2.5GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n
無線モジュール, 抵抗式タッチスクリーン, 2Mカメラ, マイク,
LEDバー無し, R11
投影
容量型
タッチ
AFL2-W19A-H61-i3/PC-R11 18.9" 250cd/m² WXGA+ パネル PC, Core i3 Dual Core 2xxxT CPU (Above 2.5GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n
無線モジュール, 投影容量型タッチスクリーン, 2Mカメラ,マイク, R11
AFL2-W19AB-H61-i3/PC-R11 18.9" 250cd/m² WXGA+ パネル PC, Core i3 Dual Core 2xxxT CPU (Above 2.5GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n
無線モジュール, 投影容量型タッチスクリーン, 2Mカメラ,マイク,
LEDバー無し, R11
Pentium 抵抗式
タッチ
AFL2-W19A-H61-P/R-R11 18.9" 250cd/m² WXGA+ パネル PC, Pentium Dual Core G6xxT CPU (Above 2.2GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n
無線モジュール, 抵抗式タッチスクリーン, 2Mカメラ, マイク, R11
AFL2-W19AB-H61-P/R-R11 18.9" 250cd/m² WXGA+ パネル PC, Pentium Dual Core G6xxT CPU (Above 2.2GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n
無線モジュール, 抵抗式タッチスクリーン, 2Mカメラ, マイク, LEDバー無し, R11
投影
容量型
タッチ
AFL2-W19A-H61-P/PC-R11 18.9" 250cd/m² WXGA+ パネル PC, Pentium Dual Core G6xxT CPU (Above 2.2GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n
無線モジュール,投影容量型タッチスクリーン, 2Mカメラ,マイク, R11
AFL2-W19AB-H61-P/PC-R11 18.9" 250cd/m² WXGA+ panel PC, Pentium Dual Core G6xxT CPU (Above 2.2GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n
無線モジュール, 投影容量型タッチスクリーン, 2Mカメラ,マイク,
LEDバー無し, R11
