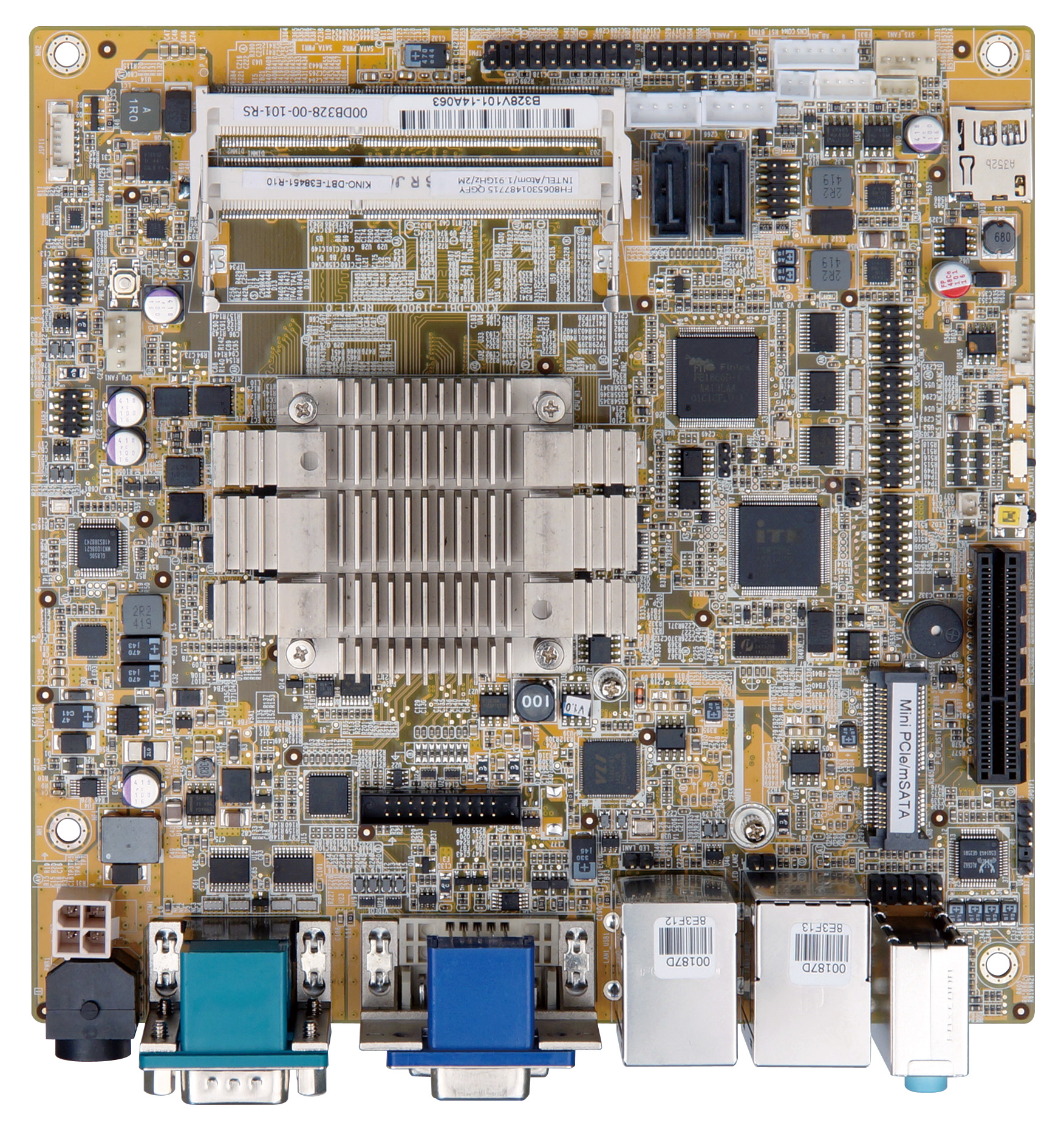

KINO-DBT

製品の紹介

BayTrail CPU 産業用途のBayTrailシリーズの中で 最もハイパフォーマンスを誇るCeleronJ1900と 発熱量を抑えたTDP4.5WタイプのCeleronN2807を それぞれ標準品でリリース。 お客様の用途に合わせた製品を提案可能です。

[ 豊富なIO ]

RS-232CはリアIOも合わせ5本
USB3.0やUSB2.0、PCIEスロットやMini-PCIEカードスロットも搭載。

[ 12V単一電源 ]

製品は12V単一電源で動作
ボード上にはブートデバイス用の電源を供給する SATA Power コネクタも実装
仕様
CPU Intel® Atom™ E3845 on-board SoC (1.91GHz, Quad-Core, 2MB Cache, TDP=10W)
Intel® Atom™ E3827 on-board SoC (1.75GHz, Dual-Core, 1MB Cache, TDP=8W)
Intel® Atom™ E3826 on-board SoC (1.46GHz, Dual-Core, 1MB Cache, TDP=7W)
Intel® Atom™ E3825 on-board SoC (1.33GHz, Dual-Core, 1MB Cache, TDP=6W)
Intel® Atom™ E3815 on-board SoC (1.46GHz, Single-Core, 512KB Cache, TDP=5W)
Intel® Celeron® J1900 on-board SoC (2GHz, Quad-Core, 2MB Cache, TDP=10W)
Intel® Celeron® N2930 on-board SoC (1.83GHz, Quad-Core, 2MB Cache, TDP=7.5W)
Intel® Celeron® N2807 on-board SoC (1.58GHz, Dual-Core, 2MB Cache, TDP=4.5W)
チップセット オンボード SoC
メモリ 2 x 204-pin 1066/1333 MHz デュアルチャンネル DDR3L SO-DIMM 対応 (システム最大. 8GB)
BIOS AMI UEFI BIOS
イーサネット Dual Realtek RTL8111E PCIe GbE controller
グラフィック
エンジン
Intel® HD Graphics Gen 7 Engines with 4 execution units,
( DX11.1 / OpenGL 4.2 / OpenCL1.2 対応 )
ディスプレイ
出力
Dual independent display
VGA (最大2560x1600 @ 60 Hz)
DVI-D (最大 1920x1080 @ 60 Hz)
iDP インターフェイス: HDMI, LVDS, VGA, DVI, DP (最大 2560x1600 @60 Hz)に対応
I / O
インターフェイス
1 x KB/MS (1x6 pin)
4 x USB 2.0 (2x4 pin, P=2.0)
1 x RS-422/485 (1x4 pin, P=2.0)
3 x RS-232 (2x5 pin, P=2.54)
2 x SATA 3Gb/s ( 5V, 12V SATA 電源コネクタ付属 )
SMBus 1 x SMBus (1x4 pin)
TPM 1 x TPM (2x10 pin)
オーディオ 5.1 Ch対応のRealtek ALC662 HD コーデック
フロントパネル 1 x フロントパネル (2x7 pin, 電源 LED, HDD LED, スピーカ, 電源ボタン, リセットボタン)
LAN LED 2 x LAN LED (1x2 pin)
拡張 1 x フルサイズ PCIe ミニカードスロット
1 x マイクロSD スロット (E38XX SKU のみ)
1 x PCIe x4 スロット ( PCIe x1 信号付 )
1 x mSATA ( SATA port 2 共有 )
デジタルIO 8-bit デジタル I/O (2x5 pin)
ファン コネクター 1 x CPU スマートファン (1x4 pin)
1 x システムスマートファン (1x4 pin)
電源 12V DC 入力
1 x 外部電源 (4-pin DIN DC ジャック)
1 x 内蔵電源 (4-pin (2x2) 電源コネクタ)
消費電力 12V@1.64A (Intel® Celeron® J1900 CPU, 4GB 1333MHz DDR3L メモリ装着時)
ウォッチドック
タイマー
1~255秒までソフトウェアによりシステムリセットのプログラムが可能
温度 -20°C ~ 70°C
ストレージ湿度 -30°C ~ 85°C
湿度 5% ~ 95%, (結露無き事)
寸法 170mm x 170mm
重量 GW:900g/NW: 400g
同封リスト
1 x KINO-DBT 本体
1 x SATA ケーブル ( 電源出力ケーブル付 ) (P/N: 32801-000100-100-RS)
1 x IO シールド (P/N: 45014-0056C0-00-RS)
1 x QIG (クイックインストールガイド)
1 x ユーティリティ CD
注文名
パーツ No. 詳細
KINO-DBT-J19001-R10 Mini-ITX SBC, Intel® Celeron® Quad-Core プロセッサ J1900 (10W), VGA/ DVI/ iDP, Dual Intel® PCIe GbE, USB 3.0, SATA, HDオーディオ, RoHS
KINO-DBT-N29301-R10 Mini-ITX SBC, Intel® Celeron® Quad-Core プロッセッサ N2930 (7.5W), VGA/ DVI/ iDP, Dual Intel® PCIe GbE, USB 3.0, SATA, HDオーディオ, RoHS
KINO-DBT-N28071-R10 Mini-ITX SBC, Intel® Celeron® Dual-Core プロセッサ N2807 (4.5W), VGA/ DVI/ iDP, Dual Intel® PCIe GbE, USB 3.0, SATA, HDオーディオ, RoHS
KINO-DBT-E38XX1-R10** Mini-ITX SBC, Intel® Atom™ プロセッサ E38XX, VGA/ DVI / iDP, Dual Intel® PCIe GbE, USB 3.0, SATA, HDオーディオ, RoHS
32205-003800-300-RS RS-422/485 ケーブル
32205-002700-100-RS RS-232 ケーブル, 2, 200mm, D-SUB 9, 2*5P P=2.0
32006-000300-100-RS PS/2 KB/MS Y-ケーブル (ブラケット無し)
DP-LVDS-R10 ディスプレイポートから 24-bit デュアルチャンネル LVDS への変換ボード
( IEI iDP コネクター専用)
DP-HDMI-R10 ディスプレイポートから HDMI への変換ボード ( IEI iDP コネクター専用)
DP-DVI-R10 ディスプレイポートから DVI-D への変換ボード ( IEI iDP コネクター専用)
DP-VGA-R10 ディスプレイポートから VGA への変換ボード ( IEI iDP コネクター専用)
DP-DP-R10 ディスプレイポートからディスプレイポートへの変換ボード
( IEI iDP コネクター専用)
TPM-IN01-R11 20-pin Infineon TPM モジュール, ソフトウェア管理ツール, ファームウェア V3.17

**: Those items are by order production, MOQ: 100
